Uso e Aplicação

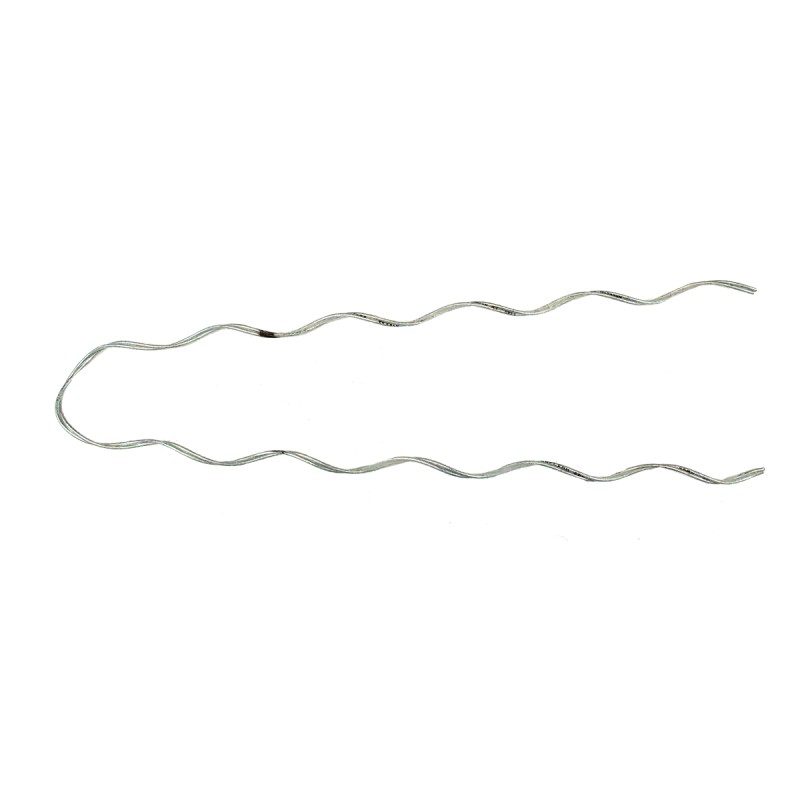

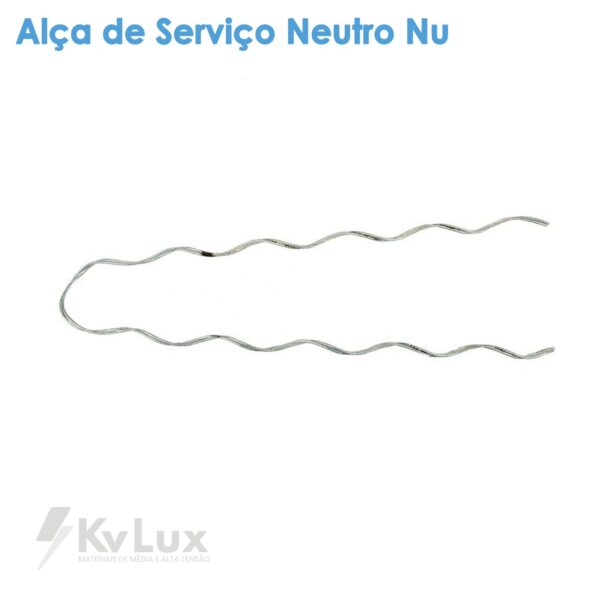

Utilizada para ancoragem de condutores de alumínio nu, CAA/CA-CAL em entradas de consumidor ou à fixação do neutro nu de cabos multiplexados em ramais de ligação, em vãos inferiores a 45 metros. Fácil instalação e aplicação manual, não requer mão de obra especializada ou uso de ferramental. Recebe material abrasivo em sua parte interior, para maior agarramento sobre o condutor.
| CATAL | Intervalo de Aplic. | Diameter | Cabo/Cable/Conductor Size | Cb. Multiplex Neutro Nú mm2 | Comprim. Aplic. | Cód. Cor Condutor | |||||||||
| Código | Rango Aplicación | Ranger | Largo, Length | Color del Conductor | |||||||||||
| Código Number | (mm) | (inches) | (±25mm) | Conductor Color Code | |||||||||||
| min | max | min | max | CA (AAC) | CAL (ACSR) | (mm) | (inches) | ||||||||
| SDE-9900-M | 3,90 | 4,30 | 0.154 | 0.169 | —– | 8 – 6/1 | —– | 345 | 14 | marrom, marron, brown | |||||
| SDE-9900 | 3,90 | 4,30 | 0.154 | 0.169 | —– | —– | 10 CA | 345 | 14 | preto, negro, black | |||||
| SDE-9500 | 4,29 | 5,04 | 0.169 | 0.198 | —– | 6 – 6/1 | —– | 305 | 12 | azul, azul, blue | |||||
| SDE-9501 | 4,85 | 5,40 | 0.191 | 0.213 | —– | —– | 16 CA | 305 | 12 | branco, blanco, white | |||||
| SDE-9502 | 6,00 | 6,70 | 0.236 | 0.264 | 4 – 7f/h/w | 4 – 6/1, 7/1 | 25 CA | 330 | 13 | laranja, naranja, orange | |||||
| SDE-9504 | 7,10 | 7,90 | 0.280 | 0.311 | 2 – 7f/h/w | 2 – 6/1, 7/1 | 35 CA | 395 | 16 | vermelho, rojo, red | |||||
| SDE-9505 | 8,50 | 9,50 | 0.335 | 0.374 | —– | —– | 50 CAL | 435 | 17 | verde, verde, green | |||||
| SDE-9506 | 9,16 | 10,17 | 0.361 | 0.400 | 1/0 – 7f/h/w | 1/0 – 6/1 | —– | 485 | 19 | amarelo, amarillo, yellow | |||||
| SDE-9507-70 | 9,80 | 10,85 | 0.386 | 0.427 | —– | —– | 70 CAL | 535 | 21 | preto, negro, black | |||||
| SDE-9507 | 10,18 | 11,44 | 0.401 | 0.450 | 2/0 – 7f/h/w | 2/0 – 6/1 | —– | 535 | 21 | azul, azul, blue | |||||
| SDE-9508 | 11,90 | 13,20 | 0.469 | 0.520 | 3/0 – 7f/h/w | 3/0 – 6/1 | 95 CAL | 670 | 26 | laranja, naranja, orange | |||||
| SDE-9509 | 13,60 | 15,30 | 0.535 | 0.602 | 4/0 – 7f/h/w | 4/0 – 6/1, 18/1 | 120 CAL | 710 | 28 | vermelho, rojo, red | |||||
