Uso e Aplicação

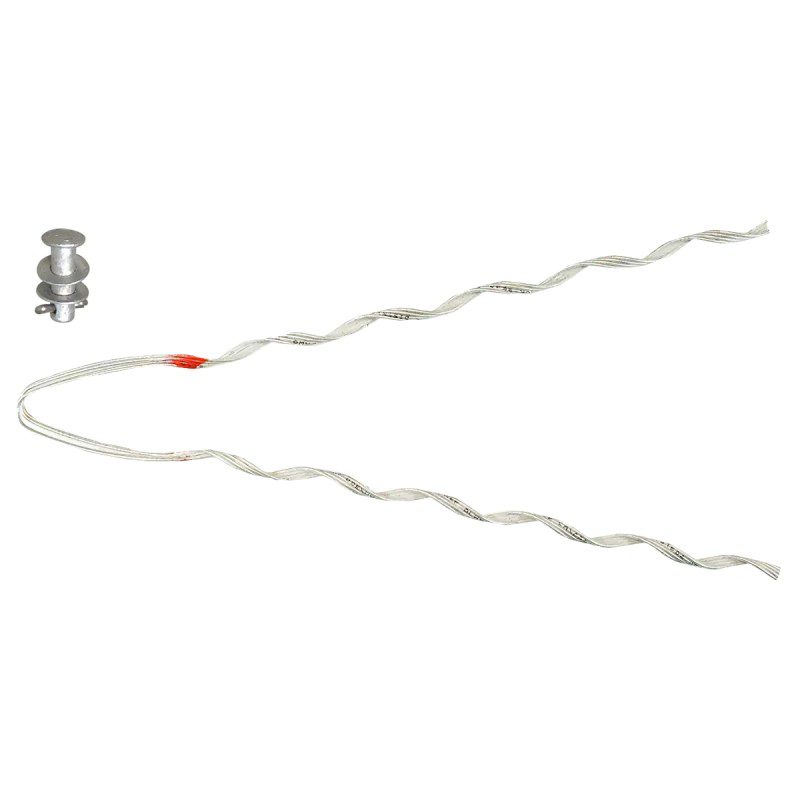

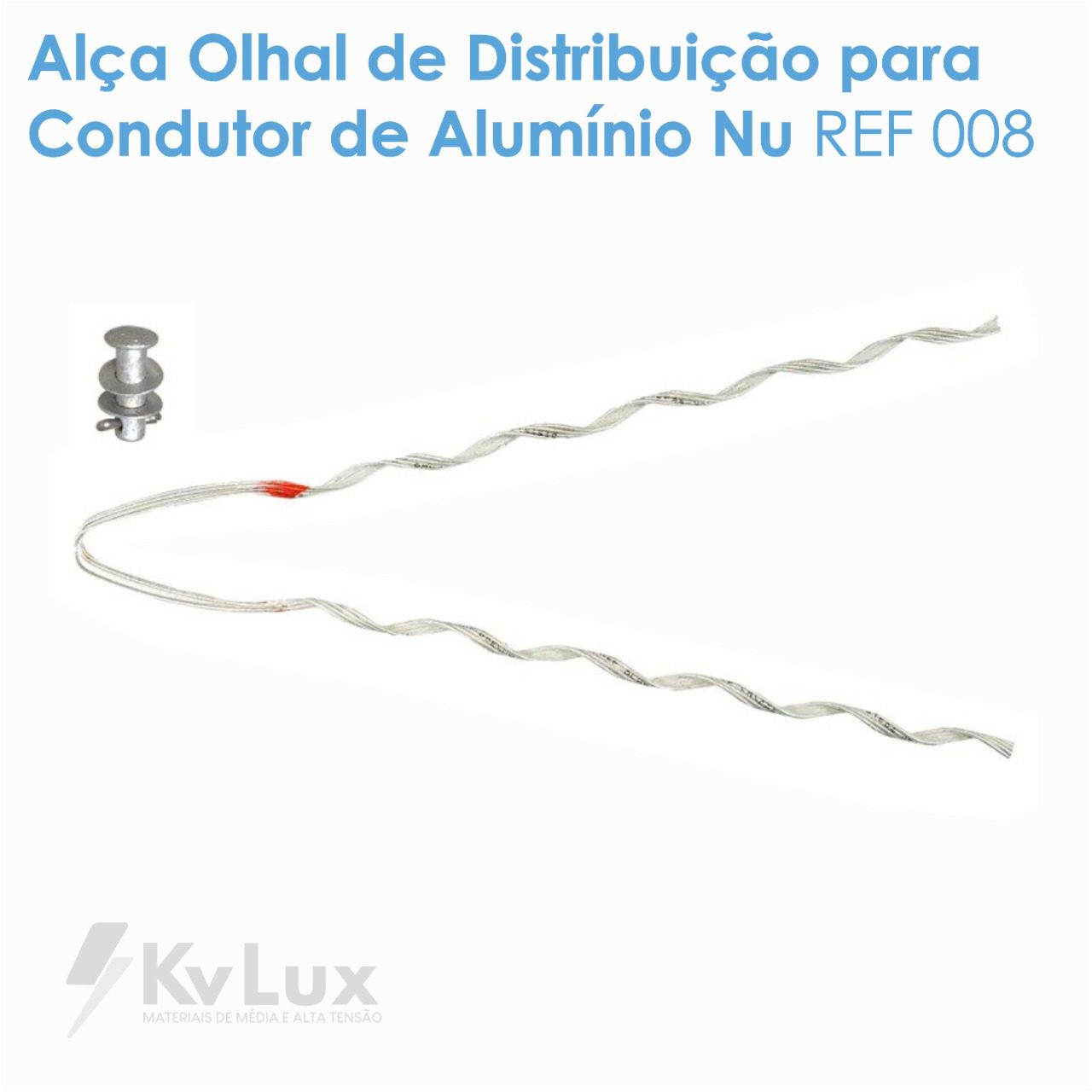

Utilizada para ancoragem/encabeçamento de cabos de alumínio nu CA/CAA, nos pontos finais mecânicos, no primário de redes de distribuição, promove amarração mais segura do que a manual. Aplicada diretamente no olhal do isolador de disco, substitui a alça preformada de distribuição convencional e acessórios complementares (sapatilha ou manilha-sapatilha). Fácil instalação e aplicação manual, não requer mão de obra especializada ou uso de ferramental. Recebe material abrasivo em sua parte interior, para maior agarramento sobre o condutor.
| CATAL | Intervalo de Aplic. | Diameter | Cabo/Cable/Conductor Size (awg/mcm) | Comprim. Aplic. | Cód. Cor Condutor | ||||||||
| Código | Rango Aplicación | Ranger | Largo, Length | Color del Conductor | |||||||||
| Código Number | (mm) | (inches) | (±25mm) | Conductor Color Code | |||||||||
| min | max | min | max | CA (AAC) | CAA (ACSR) | (mm) | (inches) | ||||||
| DDE/OR-9541 | 5,81 | 6,52 | 0.229 | 0.257 | 4 – 7f/h/w | 4 – 6/1, 7/1 | 350 | 14 | laranja, naranja, orange | ||||
| DDE/OR-9542 | 7,36 | 8,25 | 0.290 | 0.325 | 2 – 7f/h/w | 2 – 6/1, 7/1 | 430 | 17 | vermelho, rojo, red | ||||
| DDE/OR-9544 | 9,27 | 10,4 | 0.290 | 0.409 | 1/0 – 7f/h/w | 1/0 – 6/1 | 510 | 20 | amarelo, amarillo, yellow | ||||
| DDE/OR-9545 | 10,41 | 11,69 | 0.410 | 0.460 | 2/0 – 7f/h/w | 2/0 – 6/1 | 560 | 22 | azul, azul, blue | ||||
| DDE/OR-9547 | 13,13 | 14,67 | 0.517 | 0.577 | 4/0 – 7f/h/w | 4/0 – 6/1 | 775 | 31 | vermelho, rojo, red | ||||
| DDE/OR-9549 | 16,61 | 17,69 | 0.654 | 0.696 | 336.4 – 19f/h/w | 300 – 26/7 | 980 | 39 | verde, verde, green | ||||
| 336.4 – 18/1 | |||||||||||||
| DDE/OR-9581 | 17,7 | 18,78 | 0.697 | 0.739 | 397.5 – 19f/h/w | 336.4 – 26/7 | 990 | 39 | amarelo, amarillo, yellow | ||||
