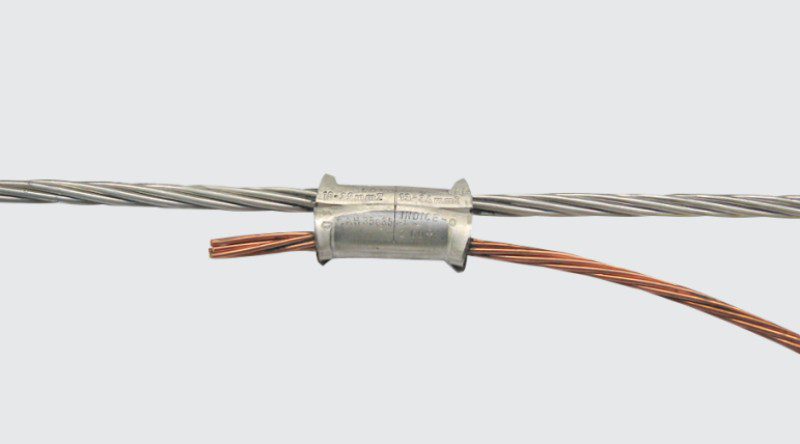

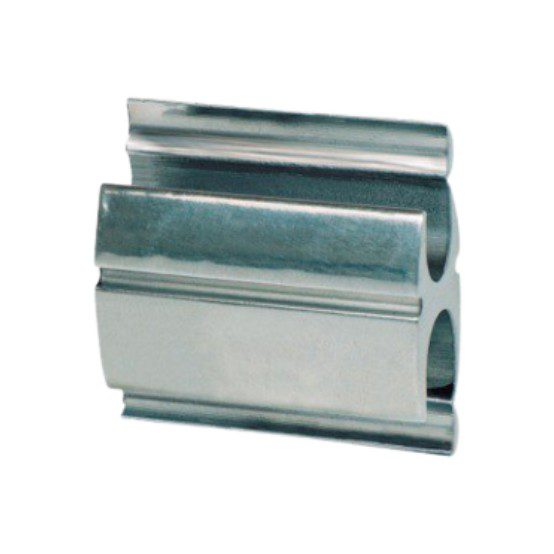

Finalidade: Derivação de cabos de alumínio CA, CAA ou cobre. Indicado para conexões alumínio-alumínio e alumínio-cobre.
Características: Conexão por compressão. Alta condutividade elétrica e resistência à corrosão. Conexão mantém os condutores separados para minimizar os efeitos de corrosão galvânica, possibilitando uma conexão bimetálica.
Aplicação: Redes de distribuição de energia elétrica.
Material: Alumínio extrudado, fornecido com composto anti-óxido INTELTROX.
Norma: ABNT NBR-11788
| DESCRIÇÃO | CÓDIGO INTELLI | CONDUTORES | FICHA TÉCNICA | |||||
| PRINCIPAL | DERIVAÇÃO | |||||||
| CA/CU | CAA (AWG/ MCM) |
DIÂM. (MM) | CA/CU | CAA (AWG/ MCM) |
DIÂM. (MM) | |||
| Conector AL Compressão tipo H CAH-16 A 16 | CAH-16 A 16 | FIO 10 – 6 AWG | 6 – 16MM² | 6 | 2,6 – 5,1 | FIO 10 – 6 AWG | 6 – 16MM² | 6 | 2,6 – 5,1 | VISUALIZAR |
| Conector AL Compressão tipo H CAH-35 A 10 | CAH-35 A 10 | 4 – 2 AWG | 25 – 35MM² | 2 | 5,9 – 8,0 | 16 – 8 AWG | 1,5 – 10MM² | 8 | 1,46 – 4,08 | VISUALIZAR |
| Conector AL Compressão tipo H CAH-35 A 25 | CAH-35 A 25 | FIO 6 – 1 AWG | 10 – 35MM² | 6-2 | 4 – 8,3 | FIO 6 – 4 AWG | 10 – 35MM² | 6-4 | 3,6 – 6,4 | VISUALIZAR |
| Conector AL Compressão tipo H CAH-35 A 35 | CAH-35 A 35 | 6 – 1 AWG | 16 – 35 MM² | 6-2 | 4,5 – 8,3 | 6 – 1 AWG | 16 – 35 MM² | 6-2 | 4,5 – 8,3 | VISUALIZAR |
| Conector AL Compressão tipo H CAH-58 A 35 | CAH-58 A 35 | 1/0 – 3/0 AWG | 50 – 70 MM² | 1/0 – 2/0 | 8,9 – 11,8 | 6 1 AWG | 16 – 35 MM² | 6-2 | 4,5 – 8,3 | VISUALIZAR |
| Conector AL Compressão tipo H CAH-70 A 35 | CAH-70 A 35 | 3 2/0 AWG | 25 – 70 MM² | 3-1/0 | 5,6 – 10,7 | 6 – 1 AWG | 16 – 35 MM² | 6-2 | 4,5 – 8,3 | VISUALIZAR |
| Conector AL Compressão tipo H CAH-95 A 95 | CAH-95 A 95 | 1/0 – 3/0 AWG | 50 – 95 MM² | 1/0 – 2/0 | 9,4 – 11,8 | 1/0 – 3/0 AWG | 50 – 95 MM² | 1/0 – 2/0 | 9,4 – 11,8 | VISUALIZAR |
| Conector AL Compressão tipo H CAH-120 A 10 | CAH-120 A 10 | 2/0 – 4/0 AWG | 70 – 120 MM² | 2/0 – 4/0 | 10,6 – 14,5 | 16 – 8 AWG | 1,5 – 10 MM² | – | 1,46 – 4,08 | VISUALIZAR |
| Conector AL Compressão tipo H CAH-120 A 70 | CAH-120 A 70 | 1/0 – 4/0 AWG | 50 – 120 MM² | 1/0 – 4/0 | 8,9 – 14,3 | 1/0 – 3/0 AWG | 50 – 70 MM² | 1/0 | 8,9 – 11,8 | VISUALIZAR |
| Conector AL Compressão tipo H CAH-120 A 120 | CAH-120 A 120 | 1/0 – 4/0 AWG | 50 – 120 MM² | 1/0 – 4/0 | 8,9 – 14,3 | 1/0 – 4/0 | 50 – 120 MM² | 1/0 – 4/0 | 8,9 – 14,3 | VISUALIZAR |
| Conector AL Compressão tipo H CAH-240 A 70 | CAH-240 A 70 | 4/0 AWG – 500 MCM | 120 – 240MM² | 4/0 – 397,5 | 13,2 – 20,6 | 6 – 3/0 AWG | 16 – 70 MM² | 6-2/0 | 4,5 – 11,8 | VISUALIZAR |
| Conector AL Compressão tipo H CAH-240 A 120 | CAH-240 A 120 | 4/0 AWG – 500 MCM | 120 – 240 MM² | 4/0 – 397,5 | 13,2 – 20,6 | 1/0 – 4/0 AWG | 50 – 120 MM² | 1/0 – 4/0 | 8,9 – 14,3 | VISUALIZAR |
| Conector AL Compressão tipo H CAH-240 A 240 | CAH-240 A 240 | 4/0 AWG – 500 MCM | 120 – 240 MM² | 4/0 – 397,5 | 13,2 – 20,6 | 4/0 – 500 AWG | 120 – 240 MM² | 4/0 – 397,5 | 13,2 – 20,6 | VISUALIZAR |
