Seção Nominal (MM²): 16;
Seção Efetiva (MM²): 15,9;
Quantidade de Fios: 7;
Diâmetro dos Fios (MM): 1,7;
Diâmetro do Cabo (MM): 5,1;
Seção (AWG/MCM): 5;
Peso Nominal (KG/KM): 130;
Módulo de Elasticidade (GPA): 183;
Coef. de Dilatação Linear (1/°C): 1,84 E-05;
Carga de Ruptura – LCA (DAN): 451
| DESCRIÇÃO | SEÇÃO EFETIVA (MM²) | CARACTERÍSTICAS DO CONDUTOR | CARACTERÍSTICAS MECÂNICAS | FICHA TÉCNICA | ||||||
| QTD. DE FIOS | DIÂM. DOS FIOS (MM) | DIÂM. DO CABO (MM) | SEÇÃO (AWG/ MCM) |
PESO NOMINAL (KG/KM) | MÓDULO DE ELAST. (GPA) | COEF. DE DILATAÇÃO LINEAR (1/°C) | CARGA DE RUPTURA – LCA (DAN) |
|||

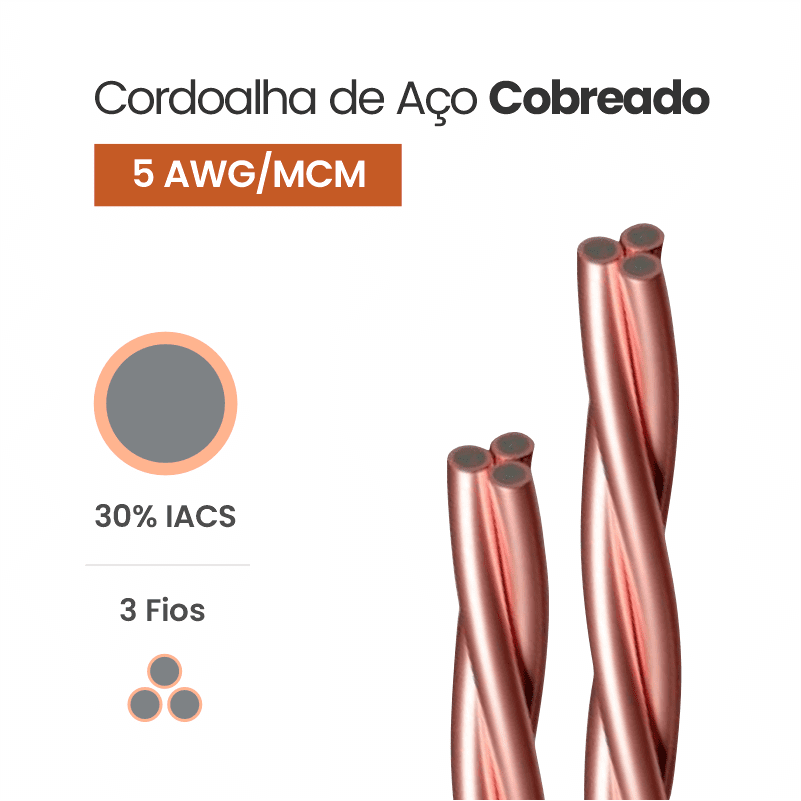

| Cordoalha Aço Cobreado 30% IACS 16 MM | 15,8 | 3 | 2,59 | 5,58 | 5 | 129 | 183 | 1,84 E-05 | 473 | VISUALIZAR |
| Cordoalha Aço Cobreado 30% IACS 25 MM | 25 | 3 | 3,26 | 7,02 | 3 | 204 | 183 | 1,84 E-05 | 750 | VISUALIZAR |
| Cordoalha Aço Cobreado 30% IACS 35 MM | 31,7 | 3 | 3,67 | 7,91 | 2 | 258 | 183 | 1,84 E-05 | 950 | VISUALIZAR |
| Cordoalha Aço Cobreado 30% IACS 50 MM | 50,3 | 3 | 4,62 | 9,95 | 1/0 | 409 | 183 | 1,84 E-05 | 1505 | VISUALIZAR |
| Cordoalha Aço Cobreado 30% IACS 16 MM | 15,9 | 7 | 1,7 | 5,1 | 5 | 130 | 183 | 1,84 E-05 | 451 | VISUALIZAR |
| Cordoalha Aço Cobreado 30% IACS 25 MM | 23,3 | 7 | 2,06 | 6,18 | 4 | 190 | 183 | 1,84 E-05 | 662 | VISUALIZAR |
| Cordoalha Aço Cobreado 30% IACS 35 MM | 34,4 | 7 | 2,5 | 7,5 | 2 | 280 | 183 | 1,84 E-05 | 974 | VISUALIZAR |
| Cordoalha Aço Cobreado 30% IACS 50 MM | 49,5 | 7 | 3 | 9 | 1 | 404 | 183 | 1,84 E-05 | 1403 | VISUALIZAR |
| Cordoalha Aço Cobreado 30% IACS 70 MM | 65,4 | 7 | 3,45 | 10,35 | 2/0 | 534 | 183 | 1,84 E-05 | 1856 | VISUALIZAR |
| Cordoalha Aço Cobreado 30% IACS 95 MM | 93,3 | 7 | 4,12 | 12,36 | 3/0 | 761 | 183 | 1,84 E-05 | 2646 | VISUALIZAR |
| Cordoalha Aço Cobreado 30% IACS 120 MM | 117,3 | 7 | 4,62 | 13,86 | 4/0 | 957 | 183 | 1,84 E-05 | 3328 | VISUALIZAR |
| Cordoalha Aço Cobreado 30% IACS 50 MM | 47,3 | 19 | 1,78 | 8,9 | 1/0 | 387 | 183 | 1,84 E-05 | 1341 | VISUALIZAR |
| Cordoalha Aço Cobreado 30% IACS 70 MM | 67,1 | 19 | 2,12 | 10,6 | 2/0 | 549 | 183 | 1,84 E-05 | 1902 | VISUALIZAR |
| Cordoalha Aço Cobreado 30% IACS 95 MM | 93,3 | 19 | 2,5 | 12,5 | 3/0 | 764 | 183 | 1,84 E-05 | 2645 | VISUALIZAR |
| Cordoalha Aço Cobreado 30% IACS 120 MM | 125,5 | 19 | 2,9 | 14,5 | 4/0 | 1028 | 183 | 1,84 E-05 | 3559 | VISUALIZAR |
| Cordoalha Aço Cobreado 30% IACS 150 MM | 157,6 | 19 | 3,25 | 16,25 | 300 | 1291 | 183 | 1,84 E-05 | 4470 | VISUALIZAR |
| Cordoalha Aço Cobreado 30% IACS 185 MM | 181,6 | 37 | 2,5 | 17,5 | 350 | 1496 | 183 | 1,84 E-05 | 5150 | VISUALIZAR |
| Cordoalha Aço Cobreado 30% IACS 240 MM | 244,4 | 37 | 2,9 | 20,3 | 500 | 2013 | 183 | 1,84 E-05 | 6930 | VISUALIZAR |
Cordoalhas para média e alta tensão são essenciais em sistemas elétricos, proporcionando resistência mecânica e condutividade elétrica para a transmissão eficiente de energia. Amplamente utilizadas em linhas de transmissão, essas cordoalhas, compostas por fios de alta resistência, garantem estabilidade estrutural e confiabilidade na condução elétrica em longas distâncias. Sua construção robusta e resistência à corrosão desempenham um papel vital nas infraestruturas elétricas, contribuindo para a segurança e eficiência operacional em sistemas de média e alta tensão.
A Cordoalha de Aço Cobreado é uma solução eficiente e resistente, ideal para aplicações que requerem condutividade elétrica superior e durabilidade estrutural. Composta por fios de aço revestidos de cobre, oferece a combinação de resistência mecânica do aço com a excelente condutividade elétrica do cobre. Essa cordoalha é comumente utilizada em sistemas de aterramento, linhas de transmissão e redes de telecomunicações, proporcionando uma solução confiável para a condução segura e eficiente de corrente elétrica.
