Seção Nominal (MM²): 50;
Seção Efetiva (MM²): 50,3;
Quantidade de Fios: 3;
Diâmetro dos Fios (MM): 4,62;
Diâmetro do Cabo (MM): 9,95;
Seção (AWG/MCM): 1/0;
Peso Nominal (KG/KM): 415;
Módulo de Elasticidade (GPA): 176;
Coef. de Dilatação Linear (1/°C): 1,90 E-05;
Carga de Ruptura – LCA (DAN): 1338
| DESCRIÇÃO | SEÇÃO EFETIVA (MM²) | CARACTERÍSTICAS DO CONDUTOR | CARACTERÍSTICAS MECÂNICAS | FICHA TÉCNICA | ||||||
| QTD. DE FIOS | DIÂM. DOS FIOS (MM) | DIÂM. DO CABO (MM) | SEÇÃO (AWG/ MCM) |
PESO NOMINAL (KG/KM) | MÓDULO DE ELAST. (GPA) | COEF. DE DILATAÇÃO LINEAR (1/°C) | CARGA DE RUPTURA – LCA (DAN) |
|||
| Cordoalha Aço Cobreado 40% IACS 16 MM | 15,8 | 3 | 2,59 | 5,58 | 5 | 130 | 176 | 1,90 E-05 | 421 | VISUALIZAR |
| Cordoalha Aço Cobreado 40% IACS 25 MM | 25 | 3 | 3,26 | 7,02 | 3 | 206 | 176 | 1,90 E-05 | 666 | VISUALIZAR |
| Cordoalha Aço Cobreado 40% IACS 35 MM | 31,7 | 3 | 3,67 | 7,91 | 2 | 262 | 176 | 1,90 E-05 | 844 | VISUALIZAR |
| Cordoalha Aço Cobreado 40% IACS 50 MM | 50,3 | 3 | 4,62 | 9,95 | 1/0 | 415 | 176 | 1,90 E-05 | 1338 | VISUALIZAR |
| Cordoalha Aço Cobreado 40% IACS 16 MM | 15,9 | 7 | 1,7 | 5,1 | 5 | 131 | 176 | 1,90 E-05 | 401 | VISUALIZAR |
| Cordoalha Aço Cobreado 40% IACS 25 MM | 23,3 | 7 | 2,06 | 6,18 | 4 | 193 | 176 | 1,90 E-05 | 588 | VISUALIZAR |
| Cordoalha Aço Cobreado 40% IACS 35 MM | 34,4 | 7 | 2,5 | 7,5 | 2 | 284 | 176 | 1,90 E-05 | 866 | VISUALIZAR |
| Cordoalha Aço Cobreado 40% IACS 50 MM | 49,5 | 7 | 3 | 9 | 1 | 409 | 176 | 1,90 E-05 | 1247 | VISUALIZAR |
| Cordoalha Aço Cobreado 40% IACS 70 MM | 65,4 | 7 | 3,45 | 10,35 | 2/0 | 541 | 176 | 1,90 E-05 | 1649 | VISUALIZAR |
| Cordoalha Aço Cobreado 40% IACS 95 MM | 93,3 | 7 | 4,12 | 12,36 | 3/0 | 771 | 176 | 1,90 E-05 | 2352 | VISUALIZAR |
| Cordoalha Aço Cobreado 40% IACS 120 MM | 117,3 | 7 | 4,62 | 13,86 | 4/0 | 969 | 176 | 1,90 E-05 | 2958 | VISUALIZAR |
| Cordoalha Aço Cobreado 40% IACS 50 MM | 47,3 | 19 | 1,78 | 8,9 | 1/0 | 392 | 176 | 1,90 E-05 | 1192 | VISUALIZAR |
| Cordoalha Aço Cobreado 40% IACS 70 MM | 67,1 | 19 | 2,12 | 10,6 | 2/0 | 556 | 176 | 1,90 E-05 | 1691 | VISUALIZAR |
| Cordoalha Aço Cobreado 40% IACS 95 MM | 93,3 | 19 | 2,5 | 12,5 | 3/0 | 774 | 176 | 1,90 E-05 | 2351 | VISUALIZAR |
| Cordoalha Aço Cobreado 40% IACS 120 MM | 125,5 | 19 | 2,9 | 14,5 | 4/0 | 1041 | 176 | 1,90 E-05 | 3163 | VISUALIZAR |
| Cordoalha Aço Cobreado 40% IACS 150 MM | 157,6 | 19 | 3,25 | 16,25 | 300 | 1307 | 176 | 1,90 E-05 | 3973 | VISUALIZAR |
| Cordoalha Aço Cobreado 40% IACS 185 MM | 181,6 | 37 | 2,5 | 17,5 | 350 | 1515 | 176 | 1,90 E-05 | 4578 | VISUALIZAR |
| Cordoalha Aço Cobreado 40% IACS 240 MM | 244,4 | 37 | 2,9 | 20,3 | 500 | 2039 | 176 | 1,90 E-05 | 6160 | VISUALIZAR |
Cordoalhas para média e alta tensão são essenciais em sistemas elétricos, proporcionando resistência mecânica e condutividade elétrica para a transmissão eficiente de energia. Amplamente utilizadas em linhas de transmissão, essas cordoalhas, compostas por fios de alta resistência, garantem estabilidade estrutural e confiabilidade na condução elétrica em longas distâncias. Sua construção robusta e resistência à corrosão desempenham um papel vital nas infraestruturas elétricas, contribuindo para a segurança e eficiência operacional em sistemas de média e alta tensão.

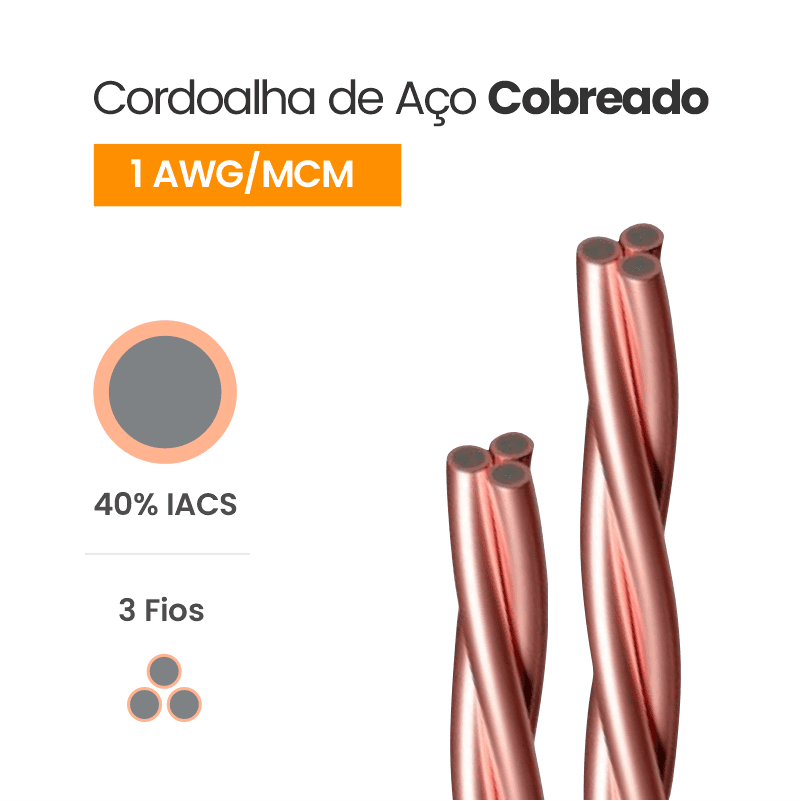

A Cordoalha de Aço Cobreado é uma solução eficiente e resistente, ideal para aplicações que requerem condutividade elétrica superior e durabilidade estrutural. Composta por fios de aço revestidos de cobre, oferece a combinação de resistência mecânica do aço com a excelente condutividade elétrica do cobre. Essa cordoalha é comumente utilizada em sistemas de aterramento, linhas de transmissão e redes de telecomunicações, proporcionando uma solução confiável para a condução segura e eficiente de corrente elétrica.
