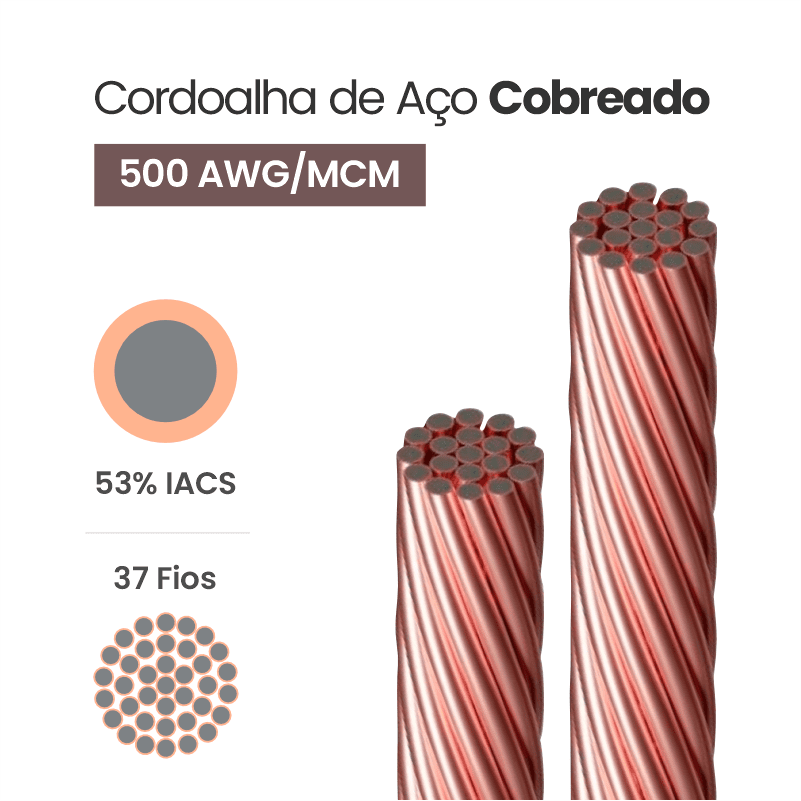

Seção Nominal (MM²): 240;
Seção Efetiva (MM²): 244,4;
Quantidade de Fios: 37;
Diâmetro dos Fios (MM): 2,9;
Diâmetro do Cabo (MM): 20,3;
Seção (AWG/MCM): 500;
Peso Nominal (KG/KM): 2079;
Módulo de Elasticidade (GPA): 166;
Coef. de Dilatação Linear (1/°C): 1,98 E-05;
Carga de Ruptura – LCA (DAN): 5720
| DESCRIÇÃO | SEÇÃO EFETIVA (MM²) | CARACTERÍSTICAS DO CONDUTOR | CARACTERÍSTICAS MECÂNICAS | FICHA TÉCNICA | ||||||
| QTD. DE FIOS | DIÂM. DOS FIOS (MM) | DIÂM. DO CABO (MM) | SEÇÃO (AWG/ MCM) |
PESO NOMINAL (KG/KM) | MÓDULO DE ELAST. (GPA) | COEF. DE DILATAÇÃO LINEAR (1/°C) |
CARGA DE RUPTURA – LCA (DAN) | |||
| Cordoalha Aço Cobreado 53% IACS 16 MM | 15,8 | 3 | 2,59 | 5,58 | 5 | 133 | 166 | 1,98 E-05 | 391 | VISUALIZAR |
| Cordoalha Aço Cobreado 53% IACS 25 MM | 25 | 3 | 3,26 | 7,02 | 3 | 211 | 166 | 1,98 E-05 | 619 | VISUALIZAR |
| Cordoalha Aço Cobreado 53% IACS 35 MM | 31,7 | 3 | 3,67 | 7,91 | 2 | 267 | 166 | 1,98 E-05 | 784 | VISUALIZAR |
| Cordoalha Aço Cobreado 53% IACS 50 MM | 50,3 | 3 | 4,62 | 9,95 | 1/0 | 423 | 166 | 1,98 E-05 | 1243 | VISUALIZAR |
| Cordoalha Aço Cobreado 53% IACS 16 MM | 15,9 | 7 | 1,7 | 5,1 | 5 | 134 | 166 | 1,98 E-05 | 372 | VISUALIZAR |
| Cordoalha Aço Cobreado 53% IACS 25 MM | 23,3 | 7 | 2,06 | 6,18 | 4 | 197 | 166 | 1,98 E-05 | 546 | VISUALIZAR |
| Cordoalha Aço Cobreado 53% IACS 35 MM | 34,4 | 7 | 2,5 | 7,5 | 2 | 289 | 166 | 1,98 E-05 | 804 | VISUALIZAR |
| Cordoalha Aço Cobreado 53% IACS 50 MM | 49,5 | 7 | 3 | 9 | 1 | 417 | 166 | 1,98 E-05 | 1158 | VISUALIZAR |
| Cordoalha Aço Cobreado 53% IACS 70 MM | 65,4 | 7 | 3,45 | 10,35 | 2/0 | 551 | 166 | 1,98 E-05 | 1532 | VISUALIZAR |
| Cordoalha Aço Cobreado 53% IACS 95 MM | 93,3 | 7 | 4,12 | 12,36 | 3/0 | 786 | 166 | 1,98 E-05 | 2184 | VISUALIZAR |
| Cordoalha Aço Cobreado 53% IACS 120 MM | 117,3 | 7 | 4,62 | 13,86 | 4/0 | 988 | 166 | 1,98 E-05 | 2747 | VISUALIZAR |
| Cordoalha Aço Cobreado 53% IACS 50 MM | 47,3 | 19 | 1,78 | 8,9 | 1/0 | 400 | 166 | 1,98 E-05 | 1107 | VISUALIZAR |
| Cordoalha Aço Cobreado 53% IACS 70 MM | 67,1 | 19 | 2,12 | 10,6 | 2/0 | 567 | 166 | 1,98 E-05 | 1570 | VISUALIZAR |
| Cordoalha Aço Cobreado 53% IACS 95 MM | 93,3 | 19 | 2,5 | 12,5 | 3/0 | 789 | 166 | 1,98 E-05 | 2183 | VISUALIZAR |
| Cordoalha Aço Cobreado 53% IACS 120 MM | 125,5 | 19 | 2,9 | 14,5 | 4/0 | 1061 | 166 | 1,98 E-05 | 2937 | VISUALIZAR |
| Cordoalha Aço Cobreado 53% IACS 150 MM | 157,6 | 19 | 3,25 | 16,25 | 300 | 1333 | 166 | 1,98 E-05 | 3689 | VISUALIZAR |
| Cordoalha Aço Cobreado 53% IACS 185 MM | 181,6 | 37 | 2,5 | 17,5 | 350 | 1545 | 166 | 1,98 E-05 | 4251 | VISUALIZAR |
| Cordoalha Aço Cobreado 53% IACS 240 MM | 244,4 | 37 | 2,9 | 20,3 | 500 | 2079 | 166 | 1,98 E-05 | 5720 | VISUALIZAR |
Cordoalhas para média e alta tensão são essenciais em sistemas elétricos, proporcionando resistência mecânica e condutividade elétrica para a transmissão eficiente de energia. Amplamente utilizadas em linhas de transmissão, essas cordoalhas, compostas por fios de alta resistência, garantem estabilidade estrutural e confiabilidade na condução elétrica em longas distâncias. Sua construção robusta e resistência à corrosão desempenham um papel vital nas infraestruturas elétricas, contribuindo para a segurança e eficiência operacional em sistemas de média e alta tensão.
A Cordoalha de Aço Cobreado é uma solução eficiente e resistente, ideal para aplicações que requerem condutividade elétrica superior e durabilidade estrutural. Composta por fios de aço revestidos de cobre, oferece a combinação de resistência mecânica do aço com a excelente condutividade elétrica do cobre. Essa cordoalha é comumente utilizada em sistemas de aterramento, linhas de transmissão e redes de telecomunicações, proporcionando uma solução confiável para a condução segura e eficiente de corrente elétrica.
