Uso e Aplicação

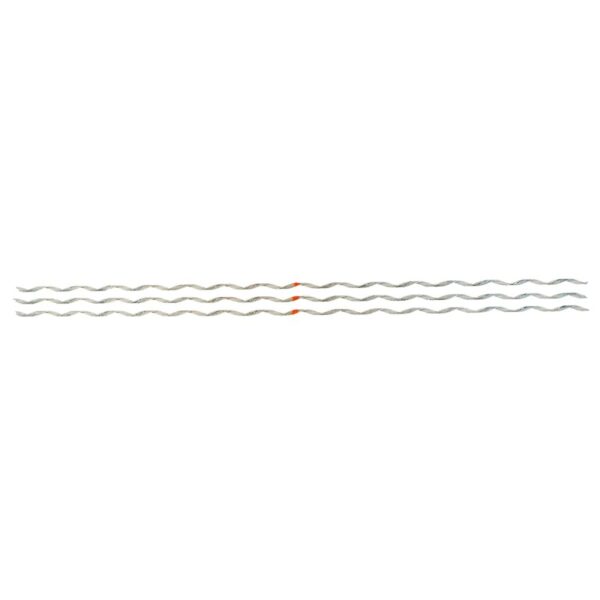

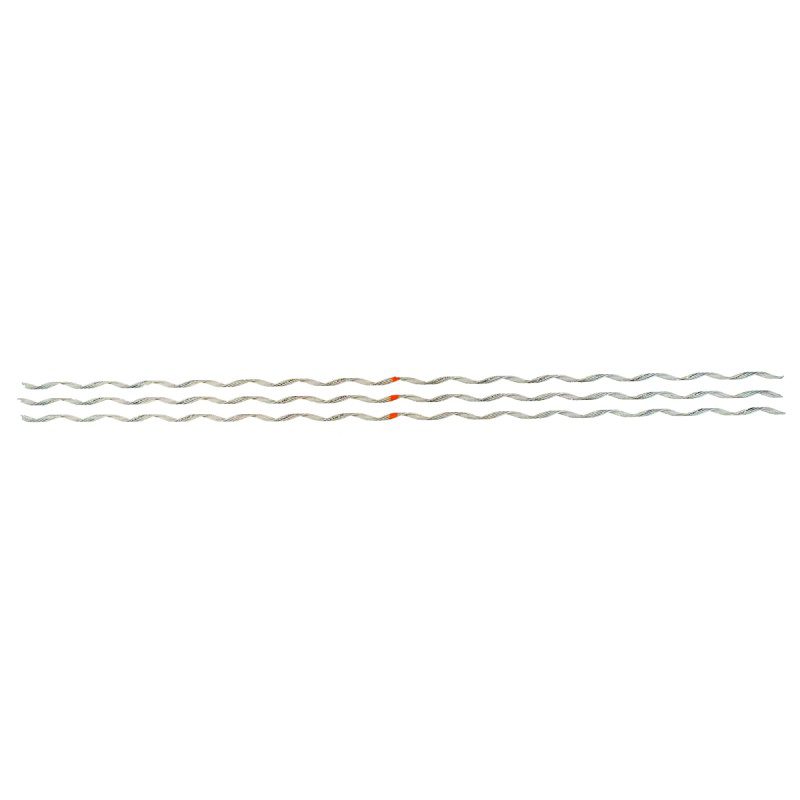

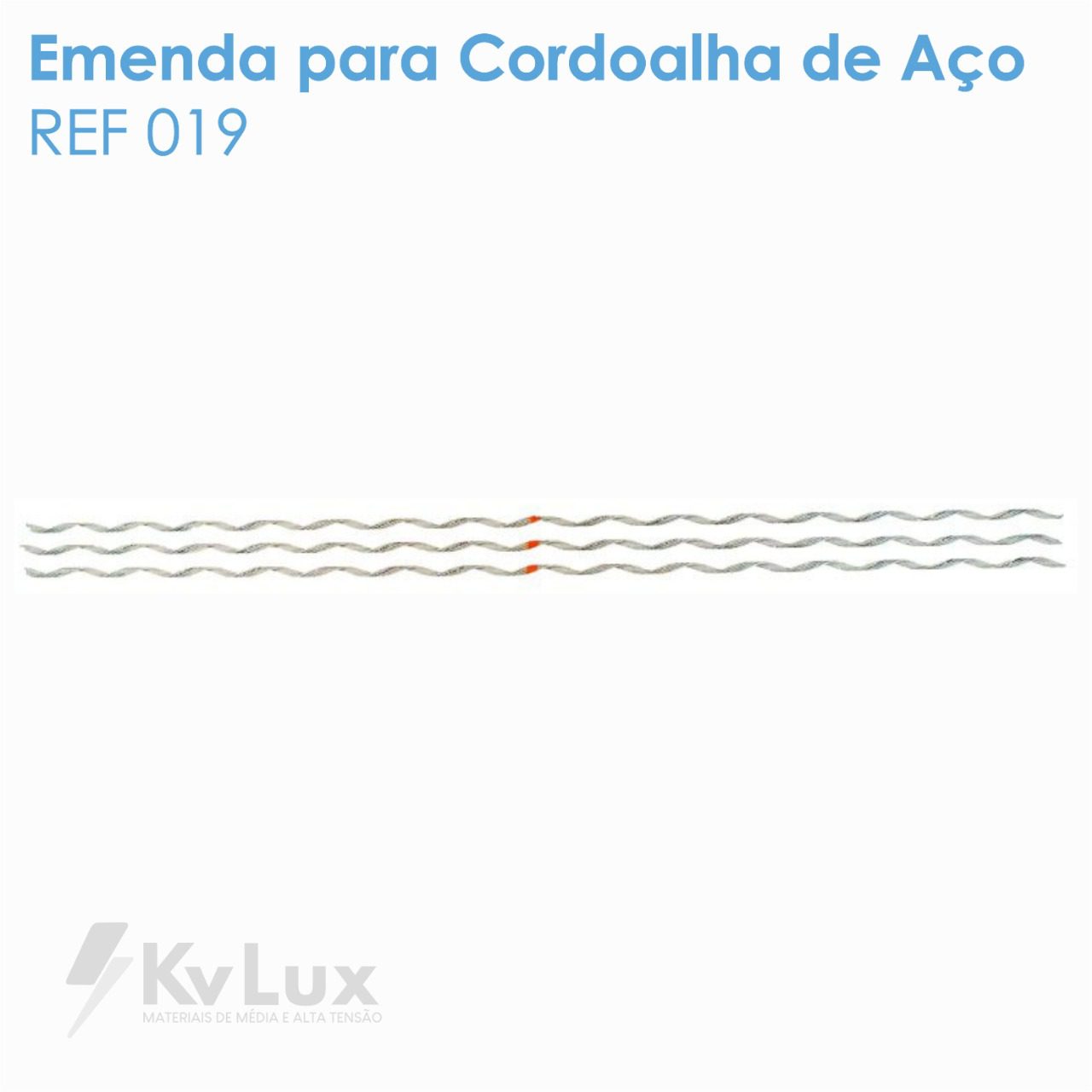

Utilizada para emendar e reconstituir as propriedades mecânicas de cordoalhas de aço (EHS/HS/SM). Fácil instalação, aplicação manual, não requer o uso de ferramentas. Cada item é composto por dois ou três subconjuntos de varetas agrupadas que após instaladas, a cordoalha é revestida totalmente. A inspeção de campo para verificação do estado geral da cordoalha emendada pode ser feita pela retirada de uma ou duas varetas.
| Para Cabos Ehs/Hs/Sm — Para Cables Ehs/Hs/Sm — For Use On: Ehs/Hs/Sm | |||||||||||
| CATAL | Diam. Aprox. Cabo | Formação do Cabo | Comprim. Aplic. | Qt. pç p/ Conj. Ct pz p/ Conj. n.º of subsets | Cód. Cor Condutor | ||||||
| Código | Diam. Aprox. del cable | Formación del Cable | Largo, Length | Color del Conductor | |||||||
| Código Number | Mean Dian-Strand | Strand Construction | (±25mm) | Conductor Color Code | |||||||
| inches | mm | (mm) | (inches) | ||||||||
| SSS-0102 | 3/16 | 4,8 | 7 f/h/w | 685 | 27 | 2 | vermelho, rojo, red | ||||
| SSS-0104 | 1/4 | 6,4 | 3-7 f/h/w | 890 | 35 | 2 | amarelo, amarillo, yellow | ||||
| SSS-0106 | 5/16 | 7,9 | 3-7 f/h/w | 1070 | 42 | 3 | preto, negro, black | ||||
| SSS-0107 | 3/8 | 9,5 | 3-7 f/h/w | 1270 | 50 | 3 | laranja, naranja, orange | ||||
| SSS-0108 | 7/16 | 11,1 | 7 f/h/w | 1420 | 56 | 3 | verde, verde, green | ||||
| SSS-0109 | 1/2 | 12,7 | 7-19 f/h/w | 1600 | 63 | 3 | azul, azul, blue | ||||
| Para Cabos Hs/Sm — Solo Para Cables Hs/Sm — For Use Only On: Hs/Sm | |||||||||||
| CATAL | Diam. Aprox. Cabo | Formação do Cabo | Comprim. Aplic. | Qt. pç p/ Conj. Ct pz p/ Conj. n.º of subsets | Cód. Cor Condutor | ||||||
| Código | Diam. Aprox. del cable | Formación del Cable | Largo, Length | Color del Conductor | |||||||
| Código Number | Mean Dian-Strand | Strand Construction | (±25mm) | Conductor Color Code | |||||||
| inches | mm | (mm) | (inches) | ||||||||
| SSS-0204 | 1/4 | 6,4 | 3-7 f/h/w | 600 | 24 | 2 | amarelo, amarillo, yellow | ||||
| SSS-0206 | 5/16 | 7,9 | 3-7 f/h/w | 860 | 34 | 3 | preto, negro, black | ||||
| SSS-0207 | 3/8 | 9,5 | 3-7 f/h/w | 900 | 35 | 3 | laranja, naranja, orange | ||||
| SSS-0208 | 7/16 | 11,1 | 7 f/h/w | 1250 | 49 | 3 | verde, verde, green | ||||
