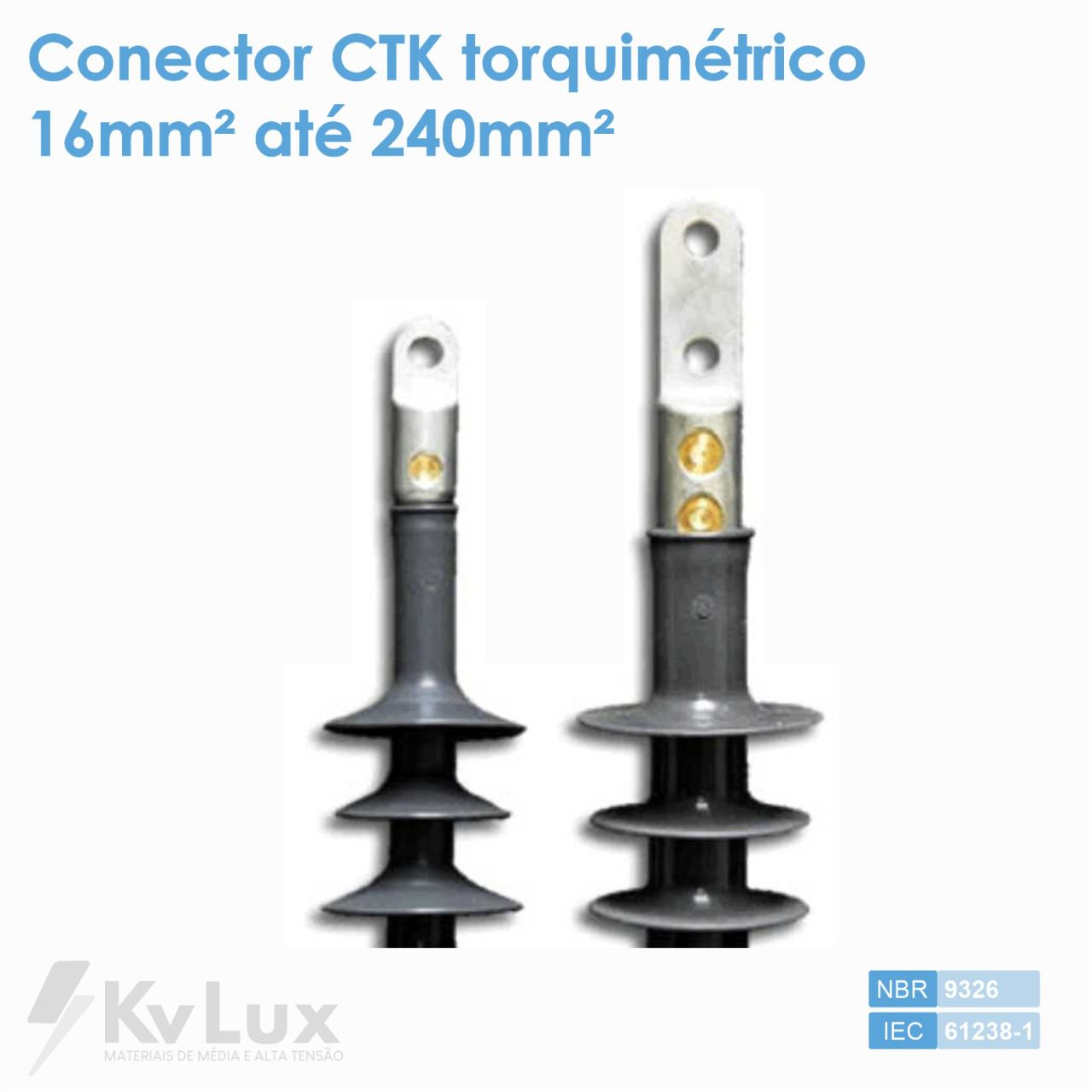

Conector CTK torquimétrico 16mm² até 240mm²

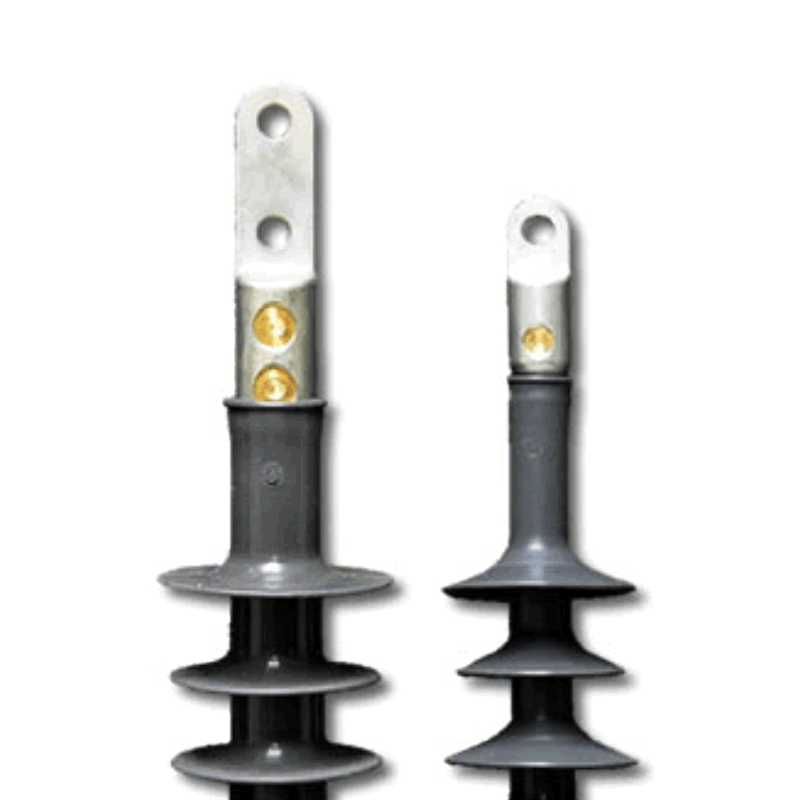

Os conectores CTK são adequados para cabos com condutor de cobre ou alumínio, devido a sua característica bimetálica, sendo ideais para uso em terminais poliméricos de média tensão até 35kV.

Descrição: Conector CTK torquimétrico 16mm² até 240mm²

Aplicação

Os conectores CTK são adequados para cabos com condutor de cobre ou alumínio, devido a sua característica bimetálica, sendo ideais para uso em terminais poliméricos de média tensão até 35kV.



Características

A linha de conectores torquimétricos CTK é adequada para cabos com condutores de cobre de 16mm² a 35mm² e possuem a característica bimetálica para cabos de 35mm² a 240mm².
Os parafusos torquimétricos são projetados para romper no torque requerido para garantir um contato elétrico estável ao longo de sua vida útil. O rompimento do parafuso torquimétrico se dá rente ao corpo do conector eliminando ressaltos. A tecnologia de conexão torquimétrica se adapta perfeitamente aos condutores compactados, concêntricos e setoriais.
A montagem pode ser através de chave de caixa, sem necessidade de alicates para compressão.



Normas aplicáveis

Os conectores torquimétricos KIT atendem aos requisitos da IEC 61238-1 “Compression and mechanical connectors for power cables for rated voltages up to 30kV (Um=36kV)” e da NBR 9326.

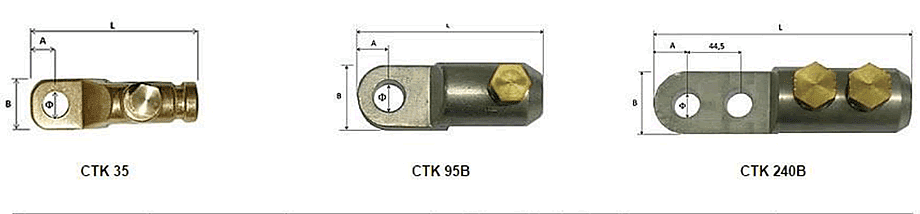

Especificações e dimensões

Descrição Abrangência mm² Material do Condutor Dimensões Nº de parafusos Torquimétricos Chave de Caixa Número
L A B Ø
Conector Torquimétricos 16 a 35 MM – CTK 35 16 a 35 Cu 50 8 16 8 1 8
Conector Torquimétricos 35 a 95 MM – CTK 95B 35 a 95 Cu/Al 70 12 24 13 1 13
Conector Torquimétricos 120 a 240 MM – CTK 240B 120 a 240 Cu/Al 146 16 33 13 2 19
