Aplicação
Para instalação em sistemas de distribuição de energia elétrica para conectar cabos de potência com condutor de cobre ou alumínio, com isolação EPR, HEPR 105 ou XLPE e tensão de isolamento de 3,6/6 kV a 20/35 kV, para uso interno e externo, em áreas normais ou poluídas.
Adequados para cabos de potência com condutor de cobre ou de alumínio e tensão de isolamento de até 20/35 kV (Um 42 kV).

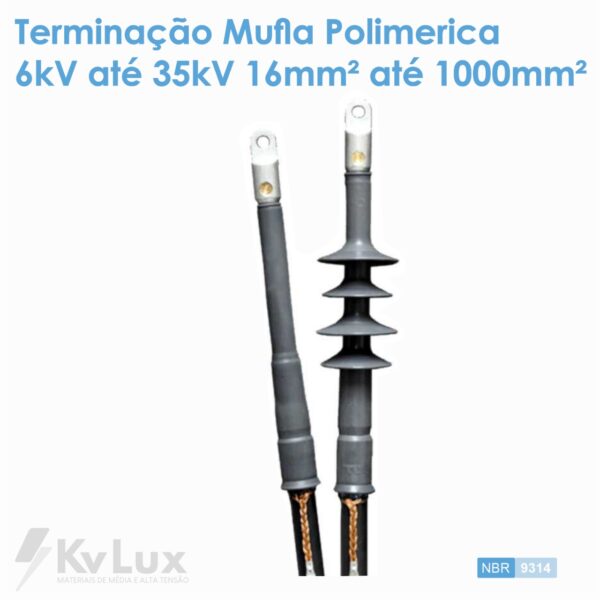

Os terminais TPK combinam a tecnologia “Push Over” com o controle de campo elétrico através de mastic resistivo não linear o que torna sua instalação mais simples, segura e eficaz.
Características
– Tecnologia Push Over.
– Montagem a frio.
– Reduzido tempo de instalação.
– Pressão ativa.
– Abrangência de diâmetros.
– Elevada vida útil.
– Silicone “track resistant”.
– Dimensões reduzidas.
– Opcional: Conector CTK e Suporte SCK
Características técnicas
| CARACTERÍSTICAS TÉCNICAS | ||||||
| DESCRIÇÃO | TERMINAL | TENSÃO Vo/V (kV) |
TENSÃO Um (kV) |
TENSÃO DE IMPULSO (kV) |
SEÇÃO (mm²) |
|
| MÍN. | MÁX. | |||||
| Terminação/Mufla -TPK+I | TPK+I | 12/20 | 24 | 110 | 16 | 630 |
| Terminação/Mufla -TPK+E | TPK+E | 12/20 | 24 | 125 | 16 | 1000 |
| Terminação/Mufla -TPK+351/352/353 | TPK+351/352/353 | 20/35 | 42 | 200 | 50 | 630 |
Normas aplicáveis
Os terminais TPK atendem aos ensaios previstos na Norma Brasileira NBR 9314 “Emendas e Terminais para cabos de potência com isolação para tensões de 3,6/6kV a 27/35kV” e IEC 60502-4.
Especificações
Os Terminais TPK são fornecidos em kits completos contendo todos os materiais para sua montagem, e instruções detalhadas para sua correta instalação, podendo incluir o conector torquimétrico CTK e o suporte para sustentação do terminal SCK.
| ESPECIFICAÇÕES | ||||||||||||||
| DESCRIÇÃO | TENSÃO DE ISOLAMENTO (kV) | 3,6/6(Um 7,2) | 6/10(Um 12) | 8,7/15(Um 17,5) | 12/20(Um 24) | 15/25(Um 30) | 20/35(Um 42) | |||||||
| TIPO | DIÂMETRO SOBRE A ISOLAÇÃO (mm) | REDUZINA | PLENA | REDUZINA | PLENA | REDUZINA | PLENA | REDUZINA | PLENA | REDUZINA | PLENA | REDUZINA | PLENA | |
| Terminação/Mufla -TPK 01 I | TPK 01 I | 12,0 a 23,0 | 25 a 185 | 16 a 150 | 25 a 185 | 16 a 150 | 16 a 150 | 16 a 95 | 25 a 120 | 25 a 70 | *** | *** | *** | *** |
| Terminação/Mufla -TPK 02 I | TPK 02 I | 23,0 a 33,0 | 240 a 400 | 185 a 400 | 240 a 400 | 185 a 400 | 185 a 400 | 120 a 300 | 150 a 300 | 95 a 240 | *** | *** | *** | *** |
| Terminação/Mufla -TPK 03 I | TPK 03 I | 33,0 a 43,0 | 500 a 630 | 500 a 800 | 500 a 630 | 500 a 630 | 500 a 630 | 400 a 630 | 400 a 630 | 300 a 630 | *** | *** | *** | *** |
| Terminação/Mufla -TPK 01 E | TPK 01 E | 12,0 a 23,0 | 25 a 185 | 16 a 150 | 25 a 185 | 16 a 150 | 16 a 150 | 16 a 95 | 25 a 120 | 25 a 70 | *** | *** | *** | *** |
| Terminação/Mufla -TPK 02 E | TPK 02 E | 23,0 a 33,0 | 240 a 400 | 185 a 400 | 240 a 400 | 185 a 400 | 185 a 400 | 120 a 300 | 150 a 300 | 95 a 240 | *** | *** | *** | *** |
| Terminação/Mufla -TPK 03 E | TPK 03 E | 33,0 a 43,0 | 500 a 630 | 500 a 800 | 500 a 630 | 500 a 630 | 500 a 630 | 400 a 630 | 400 a 630 | 300 a 630 | *** | *** | *** | *** |
| Terminação/Mufla -TPK 04 E | TPK 04 E | 43,0 a 53,0 | *** | 1000 | *** | 800 a 1000 | *** | 800 a 1000 | *** | 800 | *** | *** | *** | *** |
| Terminação/Mufla -TPK 251 I | TPK 251 I | 12,0 a 23,0 | *** | *** | *** | *** | *** | *** | *** | *** | 35 a 70 | 35 | *** | *** |
| Terminação/Mufla -TPK 252 I | TPK 252 I | 23,0 a 33,0 | *** | *** | *** | *** | *** | *** | *** | *** | 95 a 300 | 50 a 185 | *** | *** |
| Terminação/Mufla -TPK 251 E | TPK 251 E | 12,0 a 23,0 | *** | *** | *** | *** | *** | *** | *** | *** | 35 a 70 | 35 | *** | *** |
| Terminação/Mufla -TPK 351 E | TPK 351 E | 23,0 a 33,0 | *** | *** | *** | *** | *** | *** | *** | *** | 95 a 300 | 50 a 185 | 50 a 185 | 50 a 120 |
| Terminação/Mufla -TPK 352 E | TPK 352 E | 33,0 a 43,0 | *** | *** | *** | *** | *** | *** | *** | *** | 400 a 630 | 240 a 500 | 240 a 500 | 150 a 300 |
| Terminação/Mufla -TPK 353 E | TPK 353 E | 43,0 a 53,0 | *** | *** | *** | *** | *** | *** | *** | *** | *** | 630 | 630 | 400 a 630 |
| I = uso interno | Isolação Reduzida = Isolação Coordenada para cabos HEPR 105 | |||||||||||||
| E = uso externo | Para cabos tripolares, especificar: três kits TPK+ e um Cone de Blocagem CSB | |||||||||||||
Exemplo de especificação
Terminal uso externo para cabo 50 mm² – HEPR 105 – 8,7/15kV
Terminal: TPK 01E com conector CTK95B e Suporte SCK
Dimensões
| DESCRIÇÃO | TERMINAL | NÚMERO DE SAIAS | H (mm) | Ø (mm) |
| Terminação/Mufla -TPK I | TPK I | – | 265 | – |
| Terminação/Mufla -TPK E | TPK E | 4 | 290 | 75/90/100/110 |
| Terminação/Mufla -TPK 251 I | TPK 251 I | 2 | 320 | 75 |
| Terminação/Mufla -TPK 252 I | TPK 252 I | 3 | 350 | 90 |
| Terminação/Mufla -TPK 251 E | TPK 251 E | 6 | 360 | 75 |
| Terminação/Mufla -TPK+351/352/353 E | TPK+351/352/353 E | 7 | 410 | 90/100/110 |
