Uso e Aplicação

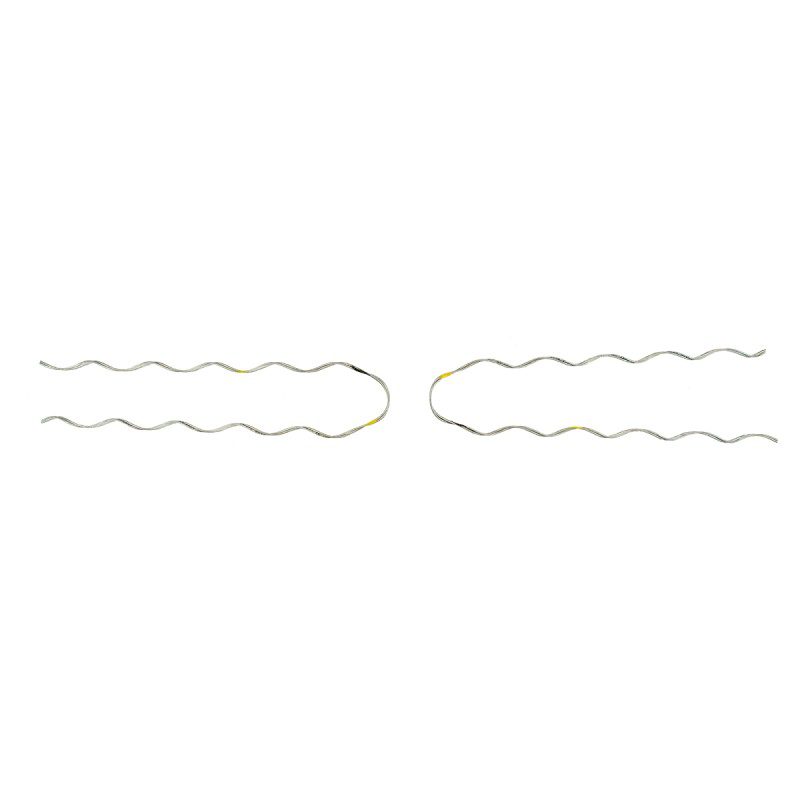

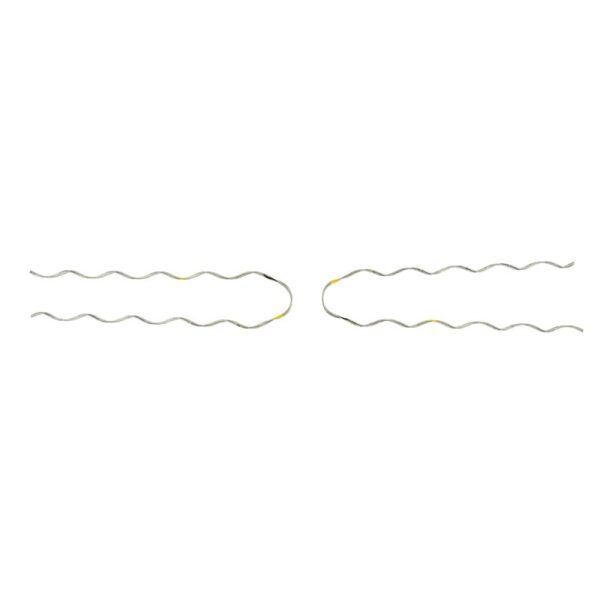

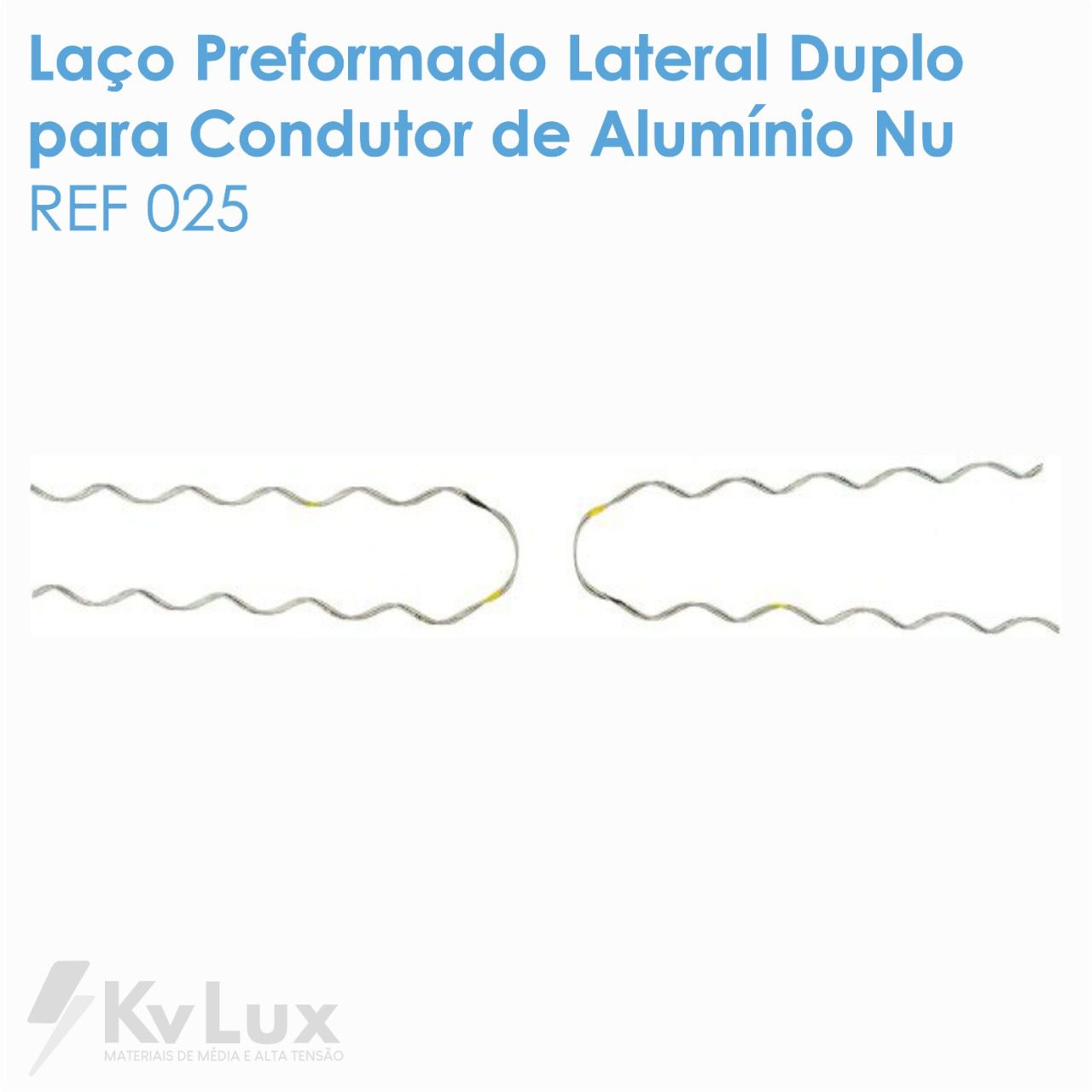

Utilizado para amarração de condutores de alumínio nu, CAA/CA, lateralmente no isolador de pino, em construções de cruzetas duplas e substitui com maior eficiência as amarrações convencionais. Fácil instalação e aplicação manual, não requer uso de ferramentas. Recebe material abrasivo em sua parte interior, para maior agarramento sobre o condutor. Acompanha dois coxins de elastômero, um para cada laço, que devem ser aplicados para evitar danos de abrasão.
| Diametro Isolador 60/75mm | |||||||||||||||||
| CATAL | Intervalo de Aplic. | Diameter | Cabo/Cable/Conductor Size (awg/mcm) | Marca Ident. Isol. | Comprim. Aplic. | Cód. Cor Condutor | |||||||||||
| Código | Rango Aplicación | Ranger | Marca Ident. Aisl. | Largo, Length | Color del Conductor | ||||||||||||
| Código Number | (mm) | (inches) | CA (AAC) | CAA (ACSR | Insul. Ident. Mark | (±25mm) | Conductor Color Code | ||||||||||
| min | max | min | max | Ø60mm | Ø75mm | (mm) | (inches) | ||||||||||
| DST/CF-0197 | 4,98 | 5,08 | 0.196 | 0.200 | —– | 6 – 6/1 | preto, negro, black | amarelo, amarillo, yellow | 410 | 16 | azul, azul, blue | ||||||
| DST/CF-0100 | 5,70 | 6,45 | 0.224 | 0.254 | 4 – 7f/h/w | 4 – 6/1, 7/1 | preto, negro, black | amarelo, amarillo, yellow | 410 | 16 | laranja, naranja, orange | ||||||
| DST/CF-0102 | 7,30 | 8,20 | 0.287 | 0.323 | 2 – 7f/h/w | 2 – 6/1, 7/1 | preto, negro, black | amarelo, amarillo, yellow | 430 | 17 | vermelho, rojo, red | ||||||
| DST/CF-0103 | 9,15 | 10,25 | 0.360 | 0.404 | 1/0 – 7f/h/w | 1/0 – 6/1 | preto, negro, black | amarelo, amarillo, yellow | 430 | 17 | amarelo, amarillo, yellow | ||||||
| DST/CF-0104 | 10,30 | 11,55 | 0.406 | 0.455 | 2/0 – 7f/h/w | 2/0 – 6/1 | preto, negro, black | amarelo, amarillo, yellow | 460 | 18 | azul, azul, blue | ||||||
| DST/CF-0105 | 11,60 | 13,00 | 0.457 | 0.512 | 3/0 – 7 f/h/w | 3/0 – 6/1 | preto, negro, black | amarelo, amarillo, yellow | 500 | 20 | laranja, naranja, orange | ||||||
| DST/CF-0106 | 13,10 | 14,65 | 0.516 | 0.577 | 4/0 – 7f/h/w | 4/0 – 6/1 | preto, negro, black | amarelo, amarillo, yellow | 520 | 20 | vermelho, rojo, red | ||||||
| DST/CF-0106-M | 14,60 | 16,10 | 0.575 | 0.634 | 266.8 – 19f/h/w | 266.8 – 18/1 | preto, negro, black | amarelo, amarillo, yellow | 550 | 22 | azul, azul, blue | ||||||
| 300 – 19f/h/w | |||||||||||||||||
| DST/CF-0107 | 16,20 | 18,15 | 0.638 | 0.715 | 336.4 – 19f/h/w 350 – 19f/h/w | 266.8 – 26/7 | preto, negro, black | amarelo, amarillo, yellow | 550 | 22 | verde, verde, green | ||||||
| 300 – 26/7 | |||||||||||||||||
| 336.4 – 18/1 | |||||||||||||||||
| DST/CF-0108 | 17,40 | 19,30 | 0.685 | 0.760 | 397.5 – 19f/h/w | 336.4 – 26/7, 30/7 | preto, negro, black | amarelo, amarillo, yellow | 600 | 24 | amarelo, amarillo, yellow | ||||||
| 397.5 – 18/1 | |||||||||||||||||
| DST/CF-0109 | 18,90 | 21,00 | 0.744 | 0.827 | 477 – 19, 37f/h/w | 397.5 – 26/7, 30/7 | preto, negro, black | amarelo, amarillo, yellow | 630 | 25 | laranja, naranja, orange | ||||||
| 500 – 19, 37f/h/w | 477 – 18/1 | ||||||||||||||||
| DST/CF-0110 | 20,70 | 22,85 | 0.815 | 0.900 | 556.5 – 19f/h/w | 477 – 26/7, 30/7 | preto, negro, black | amarelo, amarillo, yellow | 680 | 27 | azul, azul, blue | ||||||
| 556.5 – 37f/h/w | 556.5 – 18/1 | ||||||||||||||||
| Diâmetro Isolador 102mm | |||||||||||||||
| CATAL | Intervalo de Aplic. | Diameter | Cabo/Cable/Conductor Size (awg/mcm) | Marca Ident. Isol. | Comprim. (max) | Cód. Cor | |||||||||
| Código | Rango Aplicación | Ranger | Marca Ident. Insul. | Largo (max) | Color | ||||||||||
| Código Number | (mm) | (inches) | CA (AAC) | CAA (ACSR | Insul. Ident. Mark | Lenght (max) | Color Code | ||||||||
| min | max | min | max | Ø102mm | (mm) | (inches) | |||||||||
| DST/K-0100 | 5,70 | 6,45 | 0.224 | 0.254 | 4 – 7f/h/w | 4 – 6/1, 7/1 | azul, azul, blue | 430 | 16,9 | laranja, naranja, orange | |||||
| DST/K-0102 | 7,30 | 8,20 | 0.287 | 0.323 | 2 – 7f/h/w | 2 – 6/1, 7/1 | azul, azul, blue | 450 | 17,7 | vermelho, rojo, red | |||||
| DST/K-0103 | 9,15 | 10,25 | 0.360 | 0.404 | 1/0 – 7f/h/w | 1/0 – 6/1 | azul, azul, blue | 450 | 17,7 | amarelo, amarillo, yellow | |||||
| DST/K-0104 | 10,30 | 11,55 | 0.406 | 0.455 | 2/0 – 7f/h/w | 2/0 – 6/1 | azul, azul, blue | 480 | 18,9 | azul, azul, blue | |||||
| DST/K-0105 | 11,60 | 13,00 | 0.406 | 0.512 | 3/0 – 7 f/h/w | 3/0 – 6/1 | azul, azul, blue | 520 | 20,5 | laranja, naranja, orange | |||||
| DST/K-0106 | 13,10 | 14,65 | 0.516 | 0.577 | 4/0 – 7f/h/w | 4/0 – 6/1 | azul, azul, blue | 550 | 21,7 | vermelho, rojo, red | |||||
| DST/K-0106-M | 14,60 | 16,10 | 0.575 | 0.634 | 266.8 – 19f/h/w | 266.8 – 18/1 | azul, azul, blue | 580 | 22,8 | azul, azul, blue | |||||
| 300 – 19f/h/w | |||||||||||||||
| DST/K-0107 | 16,20 | 18,15 | 0.638 | 0.715 | 336.4 – 19f/h/w 350 – 19f/h/w | 266.8 – 26/7 | azul, azul, blue | 580 | 22,8 | verde, verde, green | |||||
| 300 – 26/7 | |||||||||||||||
| 336.4 – 18/1 | |||||||||||||||
| DST/K-0108 | 17,40 | 19,30 | 0.685 | 0.760 | 397.5 – 19f/h/w | 336.4 – 18/1 | azul, azul, blue | 630 | 24,8 | amarelo, amarillo, yellow | |||||
| 397.5 – 18/1 | |||||||||||||||
| DST/K-0109 | 18,90 | 21,00 | 0.744 | 0.827 | 477 – 19, 37f/h/w | 397.5 – 26/7, 30/7 | azul, azul, blue | 670 | 26,4 | laranja, naranja, orange | |||||
| 500 – 19, 37f/h/w | 477 – 18/1 | ||||||||||||||
| DST/K-0110 | 20,70 | 22,85 | 0.815 | 0.900 | 556.5 – 19f/h/w | 477 – 26/7, 30/7 | azul, azul, blue | 720 | 28,3 | azul, azul, blue | |||||
| 556.5 – 37f/h/w | 556.5 – 18/1 | ||||||||||||||
