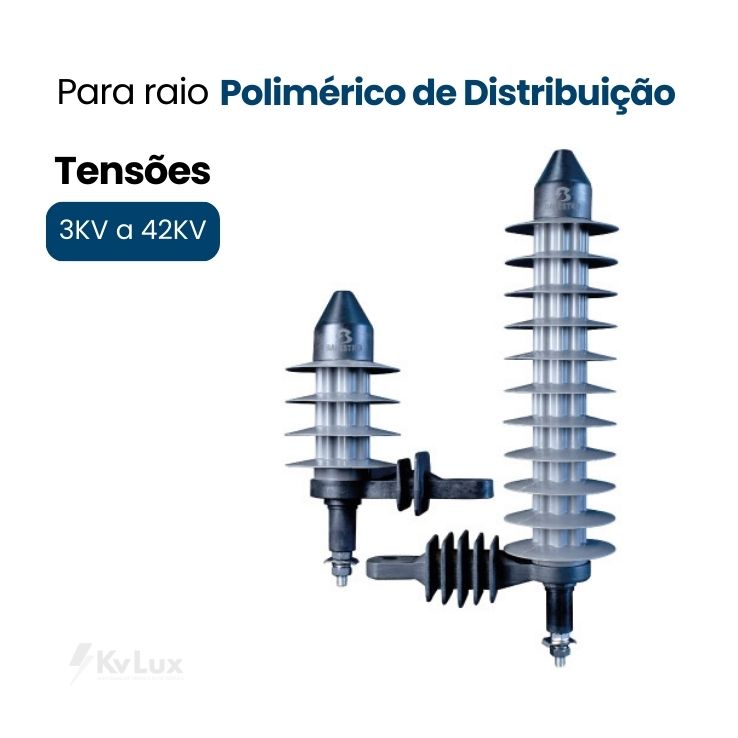

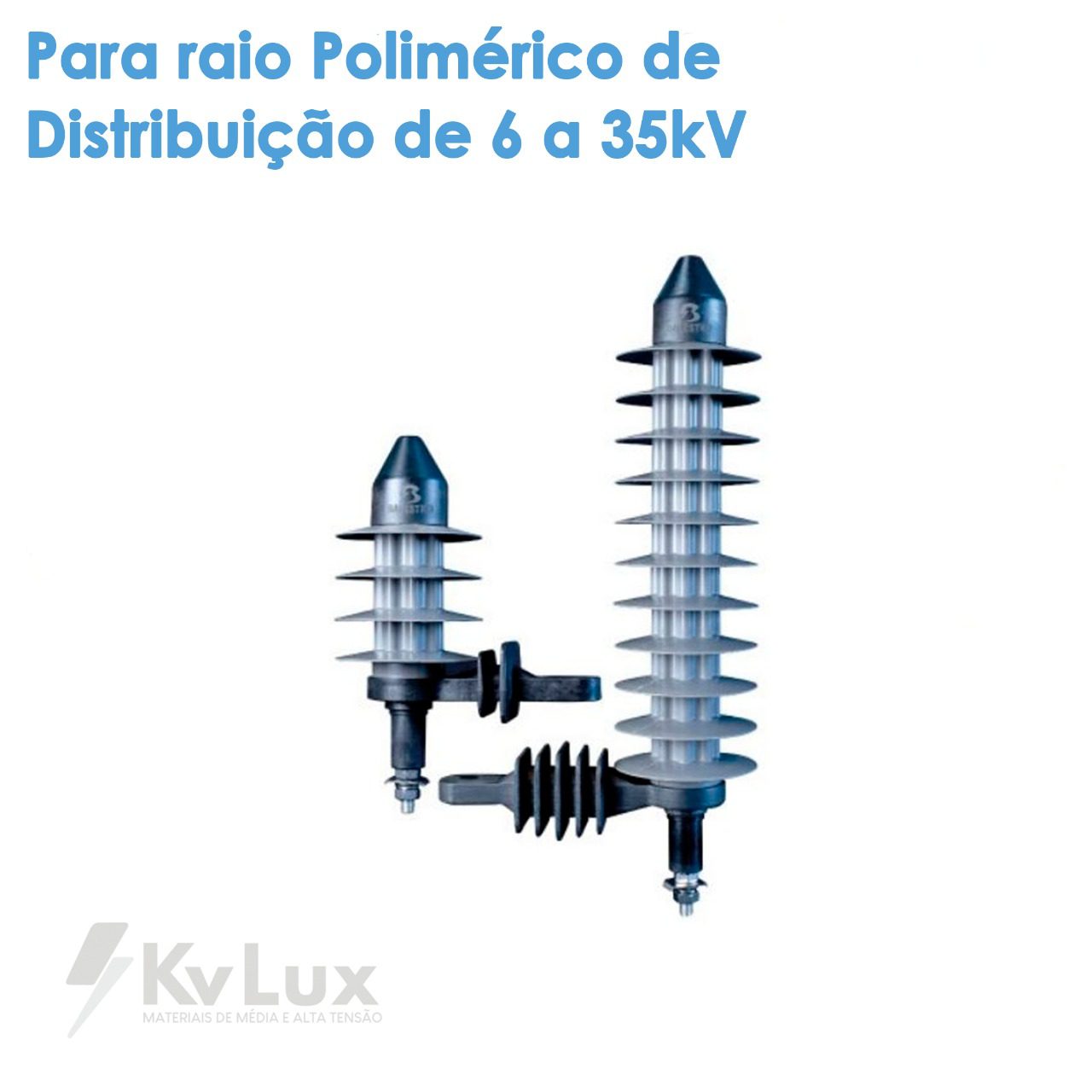

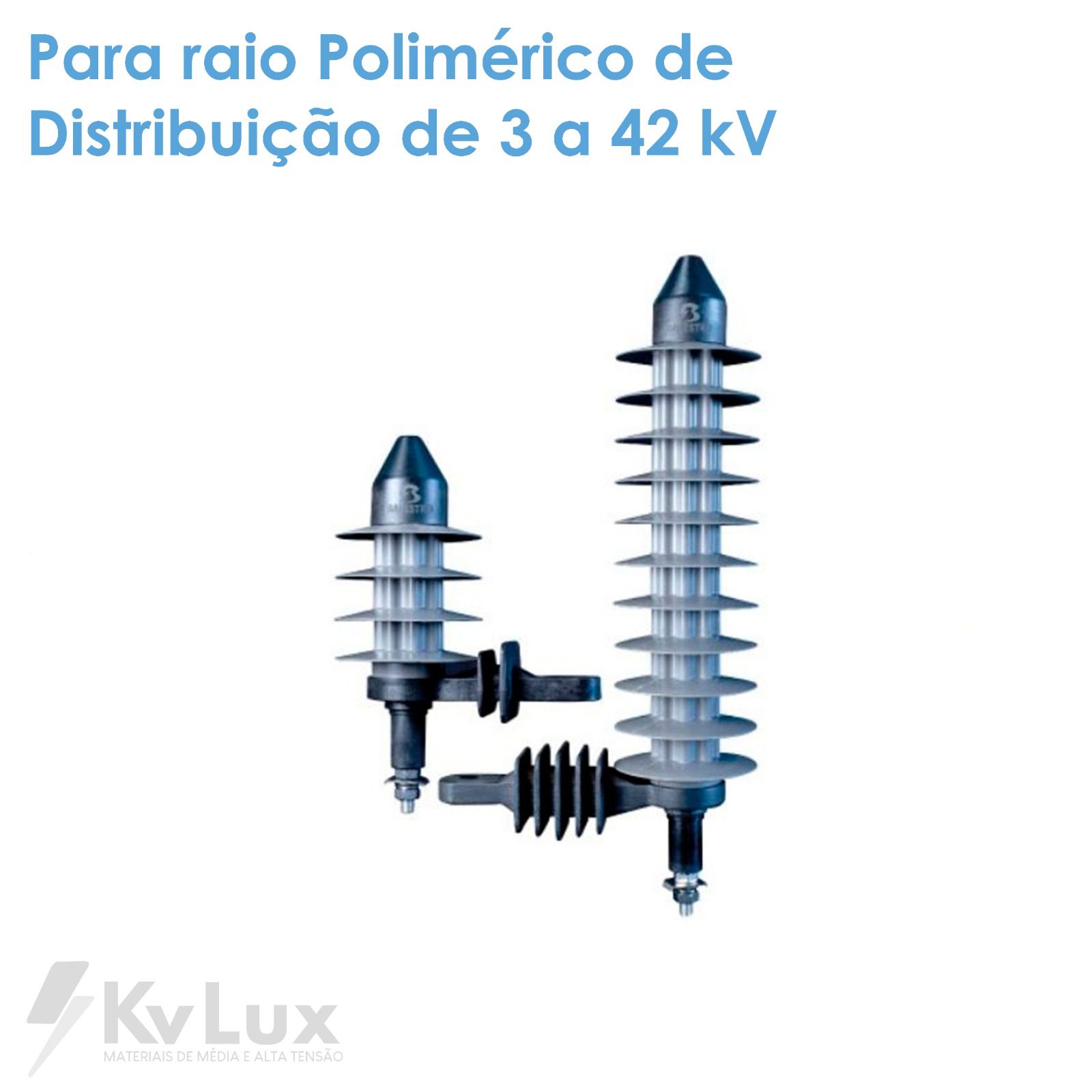

Para raio Polimérico de Distribuição

Tensões de 3kV a 42kV Normas IEC 60099-4, ANSI C62.11 e ABNT NBR 16050 Varistores de ZnO de última geração de fabricação própria (única do hemisfério sul) – Um diferencial que somente os melhores fabricantes do mundo oferecem.

Descrição: Para raio Polimérico de Distribuição

Especialmente projetado para proteger transformadores , banco de capacitores, cabines primárias, linhas, ramais, contra descargas atmosféricas e surtos de manobra.
As propriedades hidrofóbicas do composto de silicone permitem um desempenho superior a outros materiais;
Processo de injeção em peça única, garantindo excelente hermeticidade, impedindo o ingresso de umidade ou resíduos no interior dos para-raios;
Desligador automático de atuação precisa e coordenada com a proteção contra sobrecorrentes do sistema (coordenação com elos 12K).



CARACTERÍSTICAS ELÉTRICAS
Modelo Tensão Nominal Ur (kV) Máxima Tensão de Operação Contínua MCOV – Uc (kV) Máximas Tensões Residuais por Forma de Onda (kV pico)
Descarga Atmosférica 8/20µs Frente Íngreme 1/20µs Impulso de Manobra 30/60µs
10kA 10kA 500A
Para raio Polimérico de Distribuição 3Kv – P+ 3 kV 10 kA 3 2,55 9,50 10,00 7,50
Para raio Polimérico de Distribuição 6Kv – P+ 6 kV 10 kA 6 5,10 19,00 20,00 15,00
Para raio Polimérico de Distribuição 9Kv – P+ 9 kV 10 kA 9 7,65 28,50 30,00 22,50
Para raio Polimérico de Distribuição 10Kv – P+ 10 kV 10 kA 10 8,50 31,50 33,50 25,00
Para raio Polimérico de Distribuição 12Kv – P+ 12 kV 10 kA 12 10,20 38,00 40,00 30,00
Para raio Polimérico de Distribuição 15Kv – P+ 15 kV 10 kA 15 12,70 47,50 50,00 37,50
Para raio Polimérico de Distribuição 18Kv – P+ 18 kV 10 kA 18 15,30 57,00 60,00 45,00
Para raio Polimérico de Distribuição 21Kv – P+ 21 kV 10 kA 21 17,85 66,50 70,00 52,50
Para raio Polimérico de Distribuição 24Kv – P+ 24 kV 10 kA 24 20,40 76,00 80,00 60,00
Para raio Polimérico de Distribuição 27Kv – P+ 27 kV 10 kA 27 22,95 85,50 90,00 67,50
Para raio Polimérico de Distribuição 30Kv – P+ 30 kV 10 kA 30 25,50 95,00 100,00 75,00
Para raio Polimérico de Distribuição 33Kv – P+ 33 kV 10 kA 33 28,05 104,50 110,00 85,50
Para raio Polimérico de Distribuição 36Kv – P+ 36 kV 10 kA 36 30,60 114,00 120,00 90,00





DIMENSÕES
Modelo Distância de Arco Distância de Escoamento A B C
mm mm mm mm mm
Para raio Polimérico de Distribuição 3Kv – P+ 3 kV 10 kA 148 295 130 89 112
Para raio Polimérico de Distribuição 6Kv – P+ 6 kV 10 kA 148 295 130
Para raio Polimérico de Distribuição 9Kv – P+ 9 kV 10 kA 180 385 142
Para raio Polimérico de Distribuição 10Kv – P+ 10 kV 10 kA 180 385 142
Para raio Polimérico de Distribuição 12Kv – P+ 12 kV 10 kA 180 385 142
Para raio Polimérico de Distribuição 12Kv – P+ 12 kV 10 kA 196 457 142 160
Para raio Polimérico de Distribuição 15Kv – P+ 15 kV 10 kA 196 457 185
Para raio Polimérico de Distribuição 18Kv – P+ 18 kV 10 kA 292 782 283
Para raio Polimérico de Distribuição 21Kv – P+ 21 kV 10 kA 258 618 220
Para raio Polimérico de Distribuição 21Kv – P+ 21 kV 10 kA 292 782 283
Para raio Polimérico de Distribuição 24Kv – P+ 24 kV 10 kA 292 782 283
Para raio Polimérico de Distribuição 27Kv – P+ 27 kV 10 kA 292 782 283
Para raio Polimérico de Distribuição 30Kv – P+ 30 kV 10 kA 320 744 280
Para raio Polimérico de Distribuição 30Kv – P+ 30 kV 10 kA 340 944 330
Para raio Polimérico de Distribuição 33Kv – P+ 33 kV 10 kA 340 944 330
Para raio Polimérico de Distribuição 36Kv – P+ 36 kV 10 kA 340 944 330
