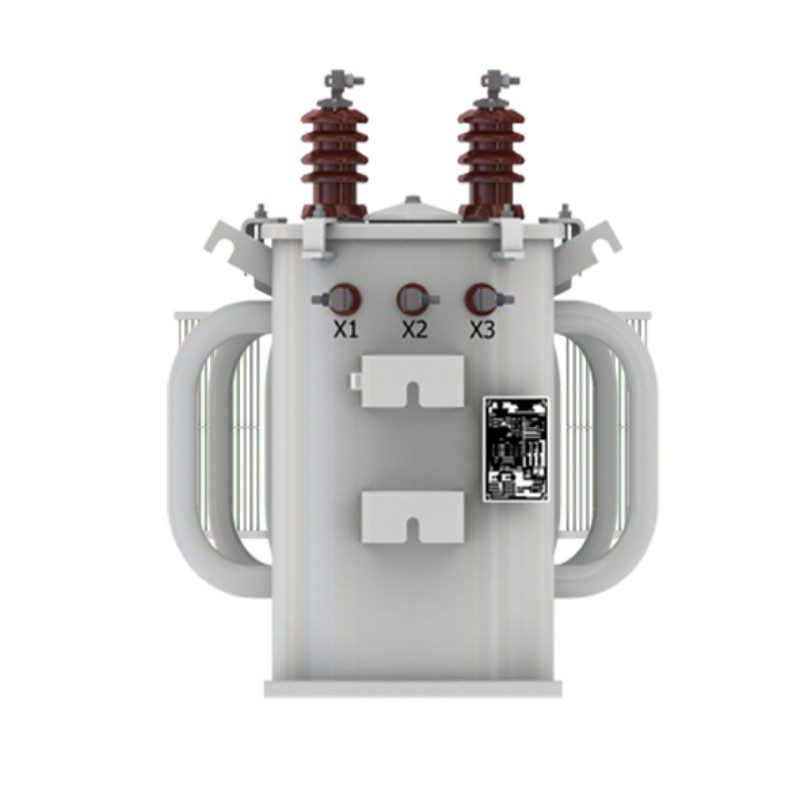

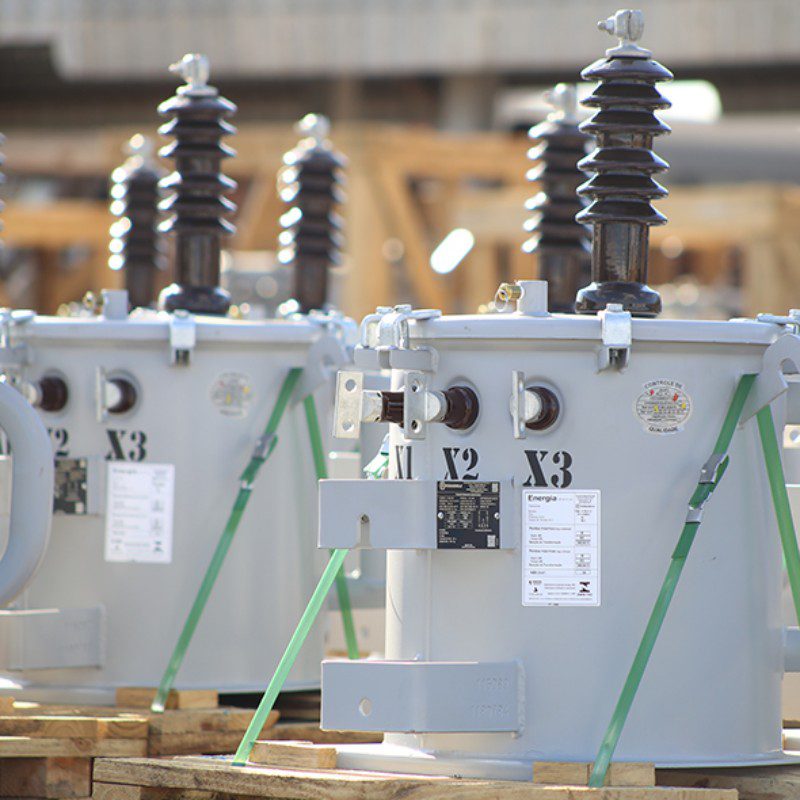

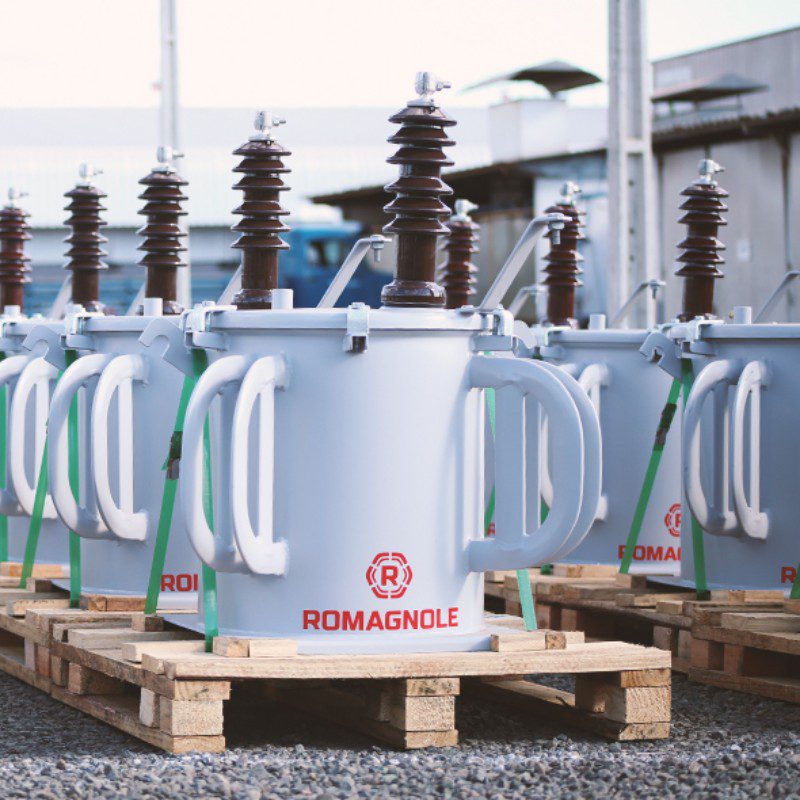

Descrição: Transformador de Distribuição Monofásico Núcleo Empilhado

Em redes aéreas de distribuição de energia elétrica urbanas ou rurais.
CARACTERÍSTICAS NOMINAIS

– Faixa de potências: 5 a 300 kVA

– Tensões primárias:

Classe 15 kV: NBI 95 kV
Classe 24,2 kV: NBI 125 kV
Classe 36,2 kV: NBI 150 kV
– Tensões secundárias monofásicos: 440/220V, 254/127V, 230/115V ou 220/110V;

– Frequência: 60 Hz

– Elevação de temperatura: 55°C

– Classe térmica: 105°C

CARACTERÍSTICAS PADRÃO

– Atendem às normas das concessionárias de energia elétrica;

– Comutador de derivações sem carga (em transformadores com derivações);

– Buchas e terminais primários;

– Buchas e terminais secundários;

– Terminais de aterramento;

– Suportes para fixação em postes;

– Orelhas de suspensão;

– Placa de identificação;

– Óleo isolante mineral;

– Dispositivo para alívio de pressão.

CARACTERÍSTICAS OPCIONAIS

– Elevação de temperatura: 65 ou 75°C;

– Autoprotegido;

– Disjuntor na BT;

– Fusível de expulsão na AT;

– Suportes para fixação de para-raios;

– Pintura para ambientes agressivos;

– Óleo isolante vegetal;

– Frequência 50 Hz opcional.

ENSAIOS

Cada unidade produzida é submetida aos seguintes ensaios:

ENSAIOS DE ROTINA

– Relação de transformação;

– Tensão aplicada;

– Tensão induzida;

– Resistência ôhmica dos enrolamentos;

– Resistência do isolamento;

– Polaridade;

– Deslocamento angular;

– Perdas em vazio;

– Corrente de excitação;

– Perdas em carga;

– Impedância;

– Estanqueidade;

– Verificação das características do óleo isolantes.

ENSAIOS DE TIPO

– Elevação de temperatura;

– Impulso atmosférico.

– Nível de ruído.
NORMA

ABNT NBR 5440/14

HOMOLOGAÇÃO

Atende a todas concessionárias de energia elétrica do Brasil.

INFORMAÇÕES IMPORTANTES

Os transformadores Romagnole, atendem integralmente ao Programa Brasileiro de Etiquetagem – PBR, no que tange os requisitos da Portaria Interministerial nº 104 de 22 de março de 2013.

DIMENSÕES APROXIMADAS (mm)

MASSA TOTAL APROXIMADA (kg)
