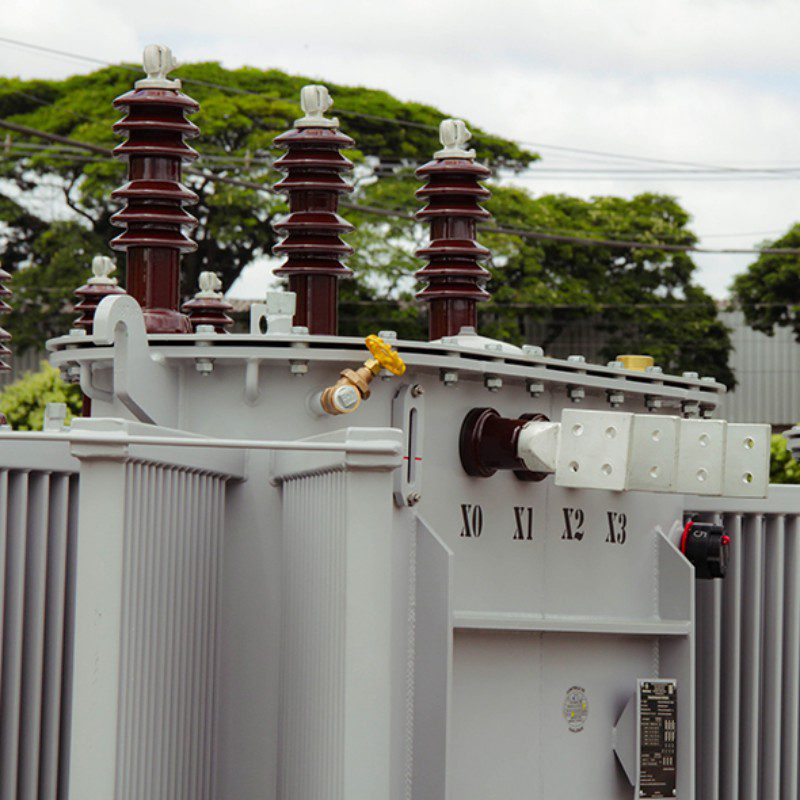

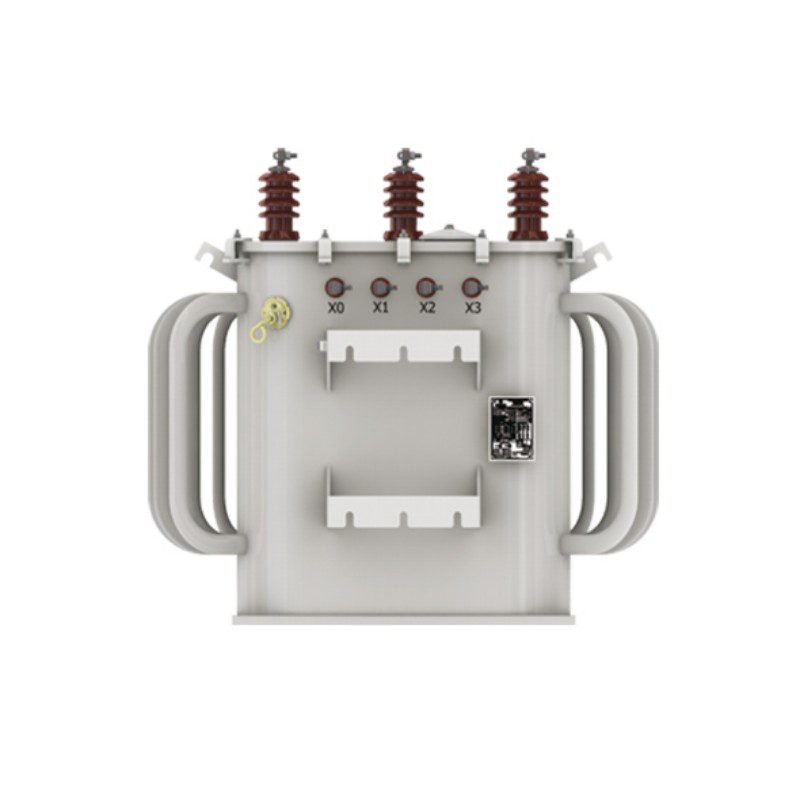

Descrição: Transformador de distribuição trifásico autoprotegido

Em redes aéreas de energia elétrica urbana.
CARACTERÍSTICAS NOMINAIS

– Faixa de potências: 5 a 300 kVA

– Tensões primárias:

Classe 15 kV: NBI 95 kV
Classe 24,2 kV: NBI 125 kV
Classe 36,2 kV: NBI 150 kV
– Tensões secundárias trifásicas: 220/127V, 380/220V ou 440/254V.

– Frequência: 60 Hz

– Elevação de temperatura: 55°C

– Classe térmica: 105°C

CARACTERÍSTICAS PADRÃO

– Atendem às normas das concessionárias de energia elétrica;

– Comutador de derivações sem carga (em transformadores com derivações);

– Buchas e terminais primários;

– Buchas e terminais secundários;

– Terminais de aterramento;

– Suportes para fixação em postes;

– Orelhas de suspensão;

– Placa de identificação;

– Óleo isolante mineral;

– Dispositivo para alívio de pressão.

CARACTERÍSTICAS OPCIONAIS

– Elevação de temperatura: 65 ou 75°C;

– Autoprotegido;

– Disjuntor na BT;

– Fusível de expulsão na AT;

– Suportes para fixação de para-raios;

– Pintura para ambientes agressivos;

– Óleo isolante vegetal;

– Frequência 50 Hz opcional.

ENSAIOS

Cada unidade produzida é submetida aos seguintes ensaios:

ENSAIOS DE ROTINA

– Relação de transformação;

– Tensão aplicada;

– Tensão induzida;

– Resistência ôhmica dos enrolamentos;

– Resistência do isolamento;

– Polaridade;

– Deslocamento angular;

– Perdas em vazio;

– Corrente de excitação;

– Perdas em carga;

– Impedância;

– Estanqueidade;

– Verificação das características do óleo isolantes.

ENSAIOS DE TIPO

– Elevação de temperatura;

– Impulso atmosférico.

– Nível de ruído.
NORMA

ABNT NBR 5440/14

HOMOLOGAÇÃO

Atende a todas concessionárias de energia elétrica do Brasil.

INFORMAÇÕES IMPORTANTES

Os transformadores Romagnole, atendem integralmente ao Programa Brasileiro de Etiquetagem – PBR, no que tange os requisitos da Portaria Interministerial nº 104 de 22 de março de 2013.





Classe de tensão 15 kV

POT. (kVA)	DIM. A	DIM. C	DIM. L	DIM. B	DIM. D
15	810	900	710	200	120
30	820	910	720	200	120
45	920	920	730	200	120
75	1150	930	790	400	150
112,5	1190	1180	800	400	150
150	1200	1200	860	400	150
225	1210	1360	945	400	150
300	1270	1380	1000	400	150

Classe de tensão 24,2 ou 36,2 kV

15	950	880	700	200	120
30	980	1030	720	200	120
45	1120	1050	740	200	120
75	1220	1070	790	400	150
112,5	1240	1150	830	400	150
150	1250	1380	920	400	150
225	1210	1360	945	400	150
300	1270	1380	1000	400	150

MASSA TOTAL APROXIMADA (kg)

15 kV	24,2 kV	36,2 kV
210	220	230
250	300	320
320	350	370
440	490	500
560	590	610
630	680	690
890	995	1000
1050	1150	1300
