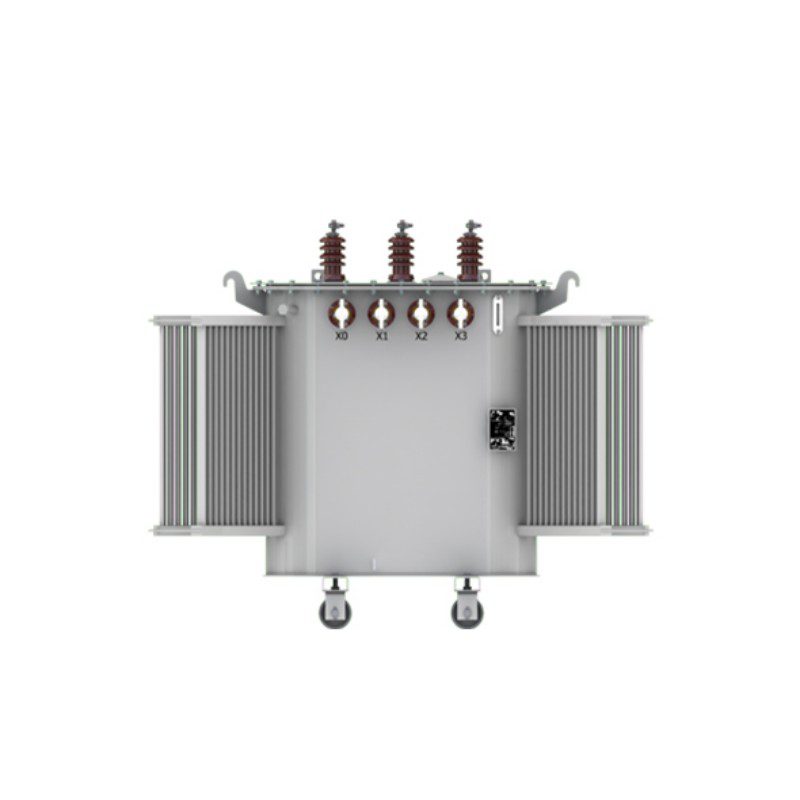

Descrição: Transformador industrial trifásico selado

Os transformadores industriais são projetados para uso em instalações de distribuição de energia elétrica comercial e industrial. Uso externo.
CARACTERÍSTICAS NOMINAIS

– Faixa de potências: 225 a 5.000 kVA

– Tensões primárias:

Classe 15 kV: NBI 95 kV
Classe 24,2 kV: NBI 125 kV
Classe 36,2 kV: NBI 150 kV
– Tensões secundárias: 220/127V, 380/220V ou 440/254V;

– Frequência: 60 Hz

– Elevação de temperatura: 65°C

– Classe térmica: 105°C

CARACTERÍSTICAS PADRÃO

– Atendem às normas das concessionárias de energia elétrica;

– Comutador de derivações sem carga (em transformadores com derivações);

– Buchas e terminais primários;

– Buchas e terminais secundários;

– Terminais de aterramento;

– Rodas bidirecionais;

– Orelhas de suspensão;

– Placa de identificação;

– Óleo isolante mineral.

CARACTERÍSTICAS OPCIONAIS

– Elevação de temperatura: 55 ou 75°C;

– Indicador de nível de óleo com ou sem contatos elétricos;

– Termômetro do óleo com ou sem contatos elétricos;

– Termômetro do enrolamento com contatos elétricos;

– Dispositivo para alívio de pressão com ou sem contatos elétricos;

– Relé detector de gás, tipo Buchholz;

– Relé de pressão súbita;

– Indicador de pressão e/ou vácuo.

– Pintura para ambientes agressivos;

– Óleo isolante vegetal;

– Frequência de 50Hz opcional.

ENSAIOS

Cada unidade produzida é submetida aos seguintes ensaios:

ENSAIOS DE ROTINA

– Relação de transformação;

– Tensão aplicada;

– Tensão induzida;

– Resistência ôhmica dos enrolamentos;

– Resistência do isolamento;

– Deslocamento angular;

– Perdas em vazio;

– Corrente de excitação;

– Perdas em carga;

– Impedância;

– Estanqueidade;

– Verificação das características do óleo isolantes.

ENSAIOS DE TIPO

– Elevação de temperatura;

– Impulso atmosférico.

– Nível de ruído.
NORMA

NBR 5356/07; NBR 5440/14

HOMOLOGAÇÃO

Atende a todas concessionárias de energia elétrica do Brasil.

INFORMAÇÕES IMPORTANTES

Os transformadores Romagnole, atendem integralmente ao Programa Brasileiro de Etiquetagem – PBR, no que tange os requisitos da Portaria Interministerial nº 104 de 22 de março de 2013.

Potências maiores que 5.000 kVa, sob consulta.

DIMENSÕES APROXIMADAS (mm)

MASSA TOTAL APROXIMADA (kg)
