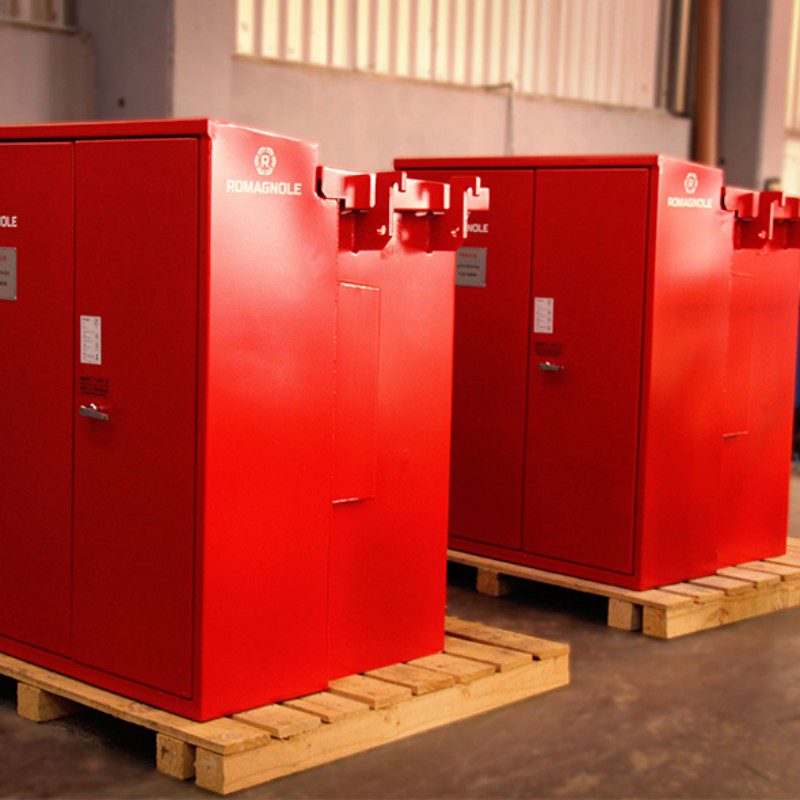

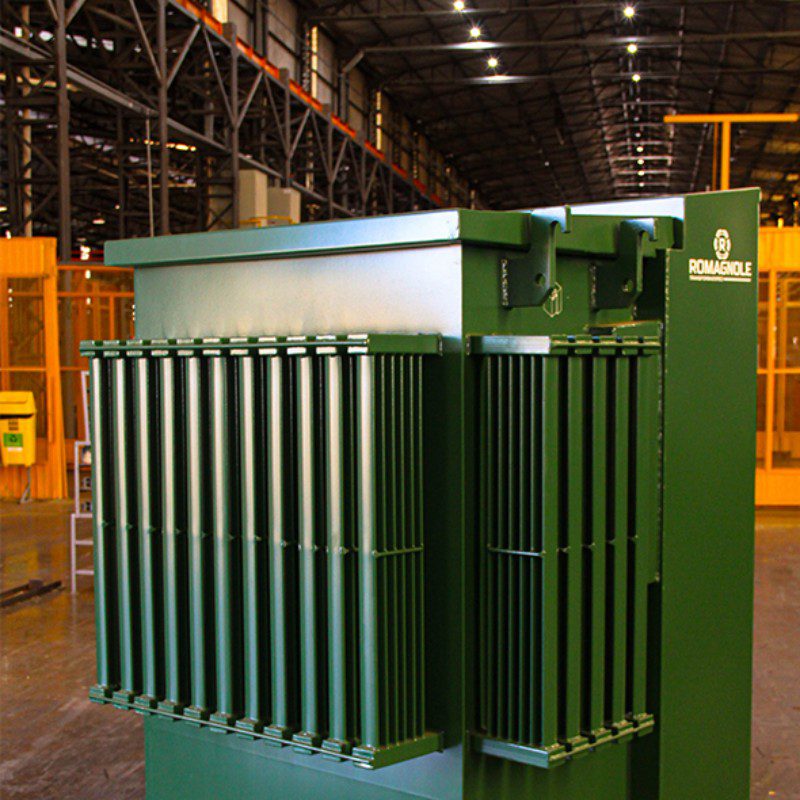

Descrição: Transformador pedestal radial trifásico

Em instalações de distribuição de energia elétrica residencial, comercial e industrial onde os aspectos de segurança, confiança e estética são necessários.
CARACTERÍSTICAS NOMINAIS

– Faixa de potências: 45 a 3.000 kVA

– Tensões primárias:

Classe 15 kV: NBI 95 kV
Classe 24,2 kV: NBI 125 kV
Classe 36,2 kV: NBI 150 kV
– Tensões secundárias: 220/127 V, 380/220 V ou 440/254 V;

– Frequência: 60 Hz

– Elevação de temperatura: 55°C

– Classe térmica: 105°C

CARACTERÍSTICAS PADRÃO

– Atendem as normas IEEE/ANSI;

– Atendem as normas das concessionárias de energia;

– Comutador de derivações sem carga e com acionamento externos (em transformadores com derivações);

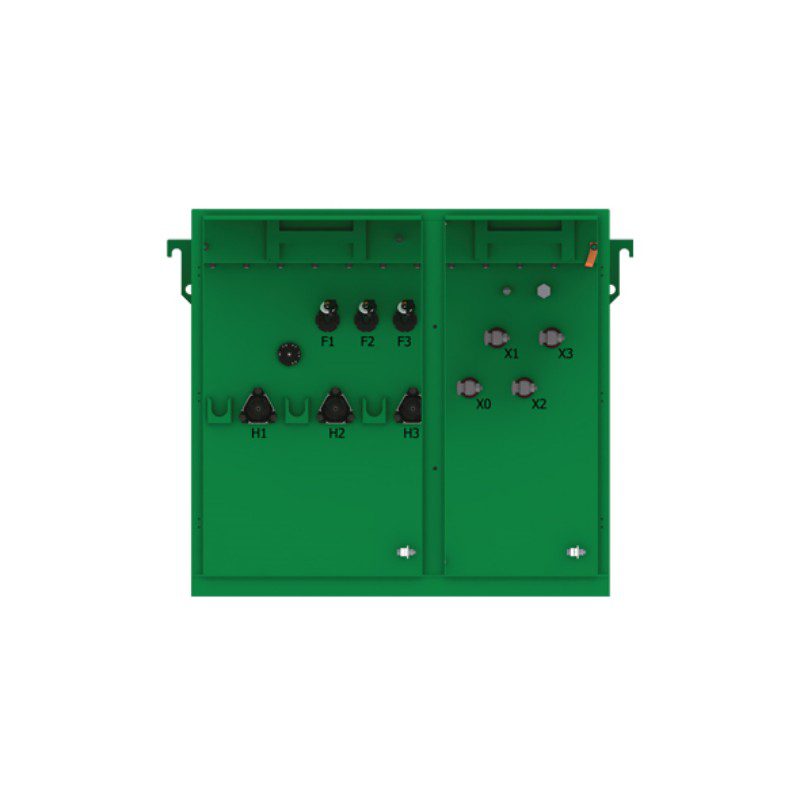

– Terminais secundários;

– Terminais de aterramento;

– Buchas primárias;

– Tampa do tanque aparafusada;

– Válvula de drenagem;

– Plug de enchimento;

– Dispositivo para alívio de pressão;

– Barreira metálica entre compartimentos de AT e BT;

– Acesso ao compartimento de AT somente após a abertura do compartimento BT;

– Orelhas para suspensão;

– Placa de identificação;

– Fusível de expulsão baioneta;

– Fusível limitador de corrente;

– Indicador de nível do óleo (E2 óleo isolante mineral).

CARACTERÍSTICAS OPCIONAIS

– Elevação de temperatura: 65°C ou 75°C;

– Construção para sistema anel ou radial;

– Indicador de pressão e/ou vácuo;

– Indicador de temperatura do óleo com ou sem contatos elétricos;

– Óleo isolante vegetal;

– Dispositivo para alívio da pressão com ou sem contatos elétricos;

– Tampa do tanque soldada;

– Pintura para ambientes agressivos;

– Chave seccionadora na BT;

– Fusível NH na BT;

– Disjuntor na BT;

– Chave de AT com duas posições (on/off) para operação sob carga;

– Chave de AT de 3 ou 4 posições;

– Frequência de 50 Hz

– Plug de inserção deadbreak ou loadbreak.

ENSAIOS DE ROTINA

Cada unidade produzida é submetida aos seguintes ensaios:

– Relação de transformação;

– Tensão aplicada;

– Tensão induzida;

– Resistência ôhmica dos enrolamentos;

– Resistência do isolamento;

– Deslocamento angular;

– Perdas em vazio;

– Corrente de excitação;

– Perdas em carga;

– Impedância;

– Estanqueidade;

– Verificação das características do óleo isolante.

ENSAIOS DE TIPO

– Elevação de temperatura;

– Impulso atmosférico;

– Nível de ruído.
NORMA

NBR 5356/07

HOMOLOGAÇÃO

Atende todas concessionárias de energia do Brasil.

INFORMAÇÕES IMPORTANTES

Os transformadores Romagnole atendem integralmente ao Programa Brasileiro de Etiquetagem – PBR, no que tange os requisitos da Portaria Interministerial nº 104 de 22 de março de 2013.

Potência maiores de 3000 kVA sob consulta.

DIMENSÕES APROXIMADAS (mm)

MASSA TOTAL APROXIMADA (kg)
