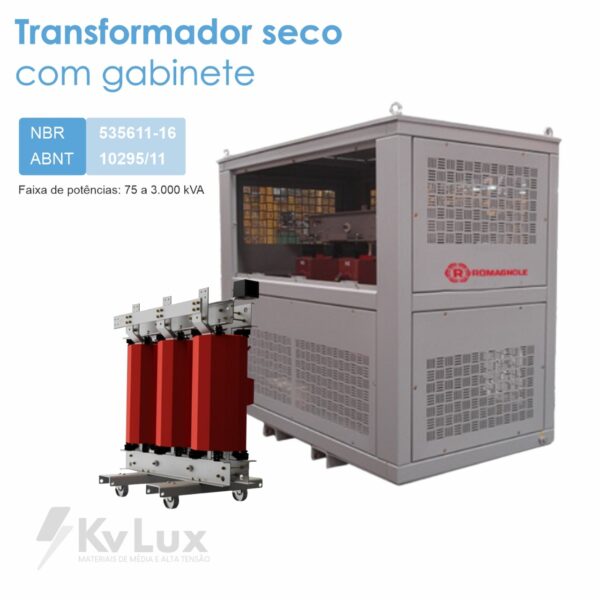

Descrição: Transformador seco com gabinete

Projetados para locais com grande fluxo de pessoas, como hospitais, shoppings, estações de passageiros entre outros.
CARACTERÍSTICAS NOMINAIS

– Faixa de potências: 75 a 3.000 kVA

– Tensões primárias:

Classe 15 kV: NBI 95 kV
Classe 24,2 kV: NBI 125 kV
Classe 36,2 kV: NBI 150 kV
– Tensões secundárias:Trifásicos 220/127 V, 380/220 V, 440/254 V ou 480/227 V

– Frequência: 60 Hz

– Elevação de temperatura: 100°C

– Classe térmica: 105°C

CARACTERÍSTICAS PADRÃO

– Painel de comutação;

– Controlador de temperatura;

– Barramentos primários e secundários;

– Terminais de aterramento;

– Olhais para suspensão;

– Placa de identificação;

– Rodas bidirecionais;

– Grau de proteção IP00.

CARACTERÍSTICAS OPCIONAIS

– Caixa de lacre para BT;

– Apoio para macaco;

– Ventilação forçada;

– Gabinete grau de proteção IP10 a IP54;

– Flanges na MT e BT (em transformadores com gabinete);

– Transformador de corrente de neutro;
– Amortecedores de vibração;

– Buchas plug-in;

– Barramento de BT inferior.

ENSAIOS
Cada unidade produzida é submetida aos seguintes ensaios:

ENSAIOS DE ROTINA

– Relação de transformação;

– Tensão aplicada;

– Tensão induzida;

– Resistência ôhmica dos enrolamentos;

– Resistência do isolamento;

– Deslocamento angular;

– Perdas em vazio;

– Corrente de excitação;

– Perdas em carga;

– Impedância;

– Descargas parciais;

– Nível de ruído.

ENSAIOS DE TIPO

– Elevação de temperatura;

– Impulso atmosférico.
NORMA

ABNT-10295/11; NBR 535611/16

HOMOLOGAÇÃO

Atende a todas concessionárias de energia do Brasil.

INFORMAÇÕES IMPORTANTES

Potência menos de 75kVA ou maiores de 3000kVA sob consulta.

DIMENSÕES APROXIMADAS (mm)

MASSA TOTAL APROXIMADA (kg)
